O cabo terra ESD é a chave para o controle estático confiável na eletrônica moderna?

Numa era em que a descarga eletrostática (ESD) pode destruir silenciosamente componentes eletrônicos sensíveis e linhas de produção, oCabo terra ESDpermanece como um dispositivo fundamental para garantir caminhos de descarga seguros.

O que é um cabo terra ESD e principais especificações

Definição e Propósito

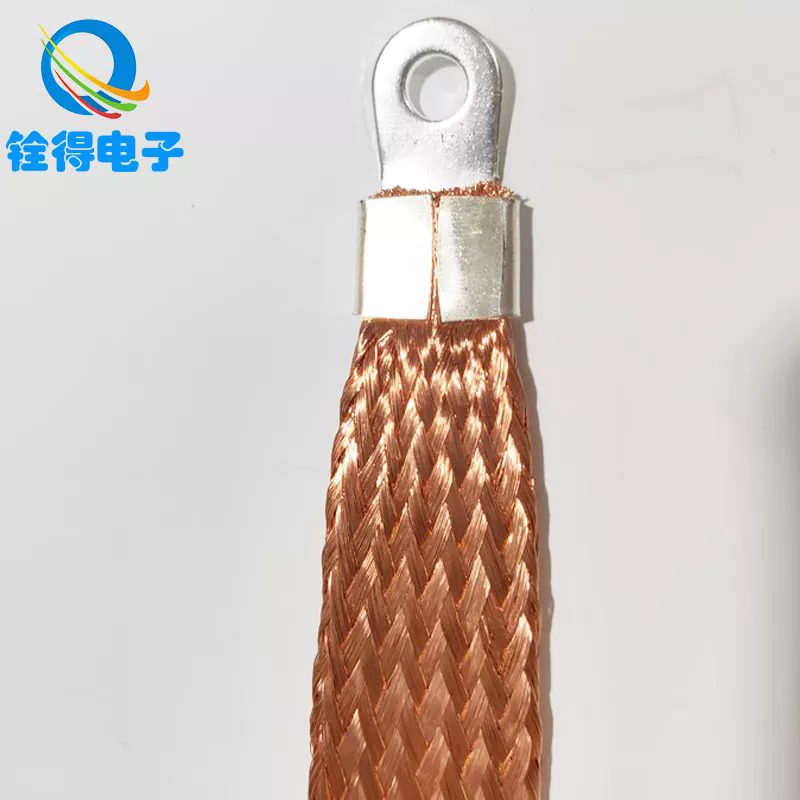

UmCabo terra ESD(também conhecido como cabo de aterramento ESD ou cabo de descarga estática) é um cabo condutor que conecta uma bancada, pulseira, estrutura de ionizador ou tapete ESD a um ponto de aterramento definido. Sua função é fornecer um caminho de baixa resistência para dissipar cargas estáticas com segurança no solo, evitando eventos de descarga eletrostática descontrolados que podem danificar componentes ou causar mau funcionamento.

Parâmetros principais do cabo terra ESD

Abaixo está uma tabela de especificações padrão que ilustra os parâmetros típicos usados ​​na seleção ou avaliação de tais cabos:

Esses parâmetros podem variar dependendo do ambiente de aplicação, das normas regulatórias e dos requisitos do cliente.

Tema Central deste Artigo

O objetivo central aqui é explicarpor que um cabo terra ESD é fundamental para controle estático, como escolher, instalar e manter, equais tendências futuras estão moldando sua evolução. Além disso, o artigo responderá a duas perguntas comuns e orientará você nas soluções da marca Quande.

Por que o cabo terra ESD é importante – vantagens e função

Por que o controle estático é crucial

• Protegendo eletrônicos sensíveis: Circuitos integrados modernos, dispositivos de montagem em superfície e sensores podem ser destruídos por minúsculas descargas eletrostáticas (geralmente abaixo de 100 V).

• Rendimento e qualidade: Eventos estáticos podem causar danos latentes, reduzindo a confiabilidade do produto e levando a falhas em campo.

• Segurança e conformidade: Muitos padrões de fabricação de eletrônicos (como ANSI/ESD S20.20, IEC 61340) exigem caminhos de aterramento e limites de resistência definidos.

Assim, o cabo terra ESD é um componente vital em um programa de controle ESD.

Vantagens de um cabo terra ESD de alta qualidade

1. Descarga controlada: O resistor integrado (normalmente 1 MΩ) garante que a eletricidade estática seja dissipada a uma taxa segura e controlada, reduzindo o risco de arcos ou faíscas.

2. Flexibilidade e robustez mecânica: Com ouropel ou cobre trançado em seu interior, o cabo resiste à flexão e ao desgaste diário de maneira mais confiável do que um condutor sólido.

3. Consistência ao longo do tempo: O isolamento de alta qualidade resiste à abrasão, à umidade e à exposição a produtos químicos, preservando o desempenho em um ambiente de fábrica.

4. Interoperabilidade: Conectores padrão (plugue banana, clipe jacaré, conectores de travamento) tornam o cabo compatível com diversas infraestruturas de aterramento.

5. Custo-benefício: Em comparação com sistemas de descarga ativa ou ionizadores, um cabo passivo tem baixo custo, mas é fundamental para o controle estático.

Papel fundamental em um programa de controle de ESD

• Conexão entre operador e ponto comum: Para pulseiras ou calcanhares, o cabo garante que o operador permaneça no potencial de terra.

• Ligação de tapetes ou equipamentos ao aterramento: Tapetes ESD ou superfícies de trabalho dependem de tais cabos para transportar carga até o aterramento da instalação.

• Backup e redundância: Em sistemas ESD complexos, vários caminhos de aterramento reduzem falhas de ponto único.

Do ponto de vista da qualidade e da conformidade, a negligência na especificação ou validação do cabo terra ESD pode prejudicar todo um programa de controle estático.

Como escolher, instalar e manter um cabo terra ESD

Escolhendo o cabo certo (como)

Ao selecionar um cabo terra ESD, considere as seguintes etapas:

• Verifique o requisito de resistência: Certifique-se de que o cabo atenda ou esteja dentro da tolerância de 1 MΩ (ou de acordo com o padrão relevante).

• Selecione o tipo de conector: Escolha conectores compatíveis com o seu equipamento (plug banana, jack de trava, clipe jacaré).

• O comprimento é importante: Escolha um comprimento que permita fácil acesso sem folga excessiva (1,2 m é comum).

• Verifique o projeto mecânico: O ouropel ou o condutor trançado ajudam a resistir à fadiga causada pela flexão.

• Durabilidade do isolamento: Utilizar materiais com boa resistência à abrasão, química e temperatura para ambientes industriais.

• Certificações e relatórios de teste: Solicite relatórios de testes (resistência, ruptura de isolamento, força de tração) ao fabricante.

Diretrizes de instalação (como)

A instalação adequada é fundamental para a eficácia:

1. Conecte o cabo à pulseira ou tapete primeiro, então para o ponto de aterramento comum.

2. Proteja o ponto comuma um aterramento conhecido ou a um barramento de aterramento.

3. Evite curvas acentuadas ou dobras— os cabos devem ter laços suaves para reduzir o estresse.

4. Afaste-se de linhas de alta tensão ou barulhentaspara evitar interferência elétrica.

5. Realize testes periódicos, normalmente mensal ou trimestralmente, para confirmar continuidade e resistência.

6. Substitua cabos danificados ou desgastadosimediatamente — mesmo pequenas quebras ou rachaduras no isolamento podem tornar o cabo ineficaz.

Manutenção e Validação (Como)

• Use umTestador de resistência de bancada ESDpara medir a resistência entre o operador ou tapete e o ponto comum.

• A resistência medida deve permanecer dentro da tolerância (por exemplo, 0,9–1,2 MΩ).

• Inspecione a jaqueta quanto a cortes, abrasões ou descoloração.

• Flexione o cabo suavemente para observar sinais de ruptura do fio interno (continuidade intermitente).

• Documente todos os testes – a rastreabilidade é importante nos regimes de qualidade e auditoria.

Aplicativos comuns

• Linhas de montagem de eletrônicos: Para cada posto de operador (pulseira) ou tapete de posto de trabalho.

• Bancadas de reparo e retrabalho: Proteção durante soldagem, inspeção e manuseio.

• Salas limpas e fábricas de semicondutores: Onde o controle estático é crítico para o rendimento.

• Laboratórios e laboratórios de P&D: Para ambientes de prototipagem e teste.

• Áreas de embalagem e remessa seguras contra descargas eletrostáticas: Para aterrar bandejas condutoras e sistemas de transporte.

Tendências Futuras, Desafios e Integração

Padrões e conformidade em evolução

Padrões comoCEI 61340eANSI/ESD S20.20exigem cada vez mais validação, rastreabilidade e conformidade de auditoria mais rigorosas. Fabricantes e usuários enfrentarão auditorias mais frequentes e precisarão apresentar evidências documentadas de práticas adequadas de aterramento. O cabo de aterramento ESD deve atender às crescentes tolerâncias de resistência e aos requisitos de segurança do material.

Monitoramento Inteligente e Digital

A próxima geração de cabos poderá incorporarsensores incorporados ou chips inteligentespara monitorar a integridade do cabo, desvio de resistência e ciclos de uso. Esses “cabos inteligentes” alertariam os sistemas de manutenção se a resistência sair do intervalo ou se danos mecânicos forem iminentes.

Melhorias em materiais e durabilidade

Avanços emnanomateriais, polímeros de alto desempenho, e condutores mais resilientes (por exemplo, ouropel folheado a prata, compostos de nanotubos de carbono) aumentarão a vida útil, melhorarão a flexibilidade e reduzirão as taxas de falhas em ambientes agressivos.

Integração com sistemas IoT e MES

Em fábricas totalmente digitalizadas, cada cabo de aterramento pode carregar um ID ou sinal que o liga aoSistema de Execução de Manufatura (MES). Isso proporciona visibilidade dos intervalos de manutenção, conformidade do operador e integridade do controle estático em tempo real.

Desafios a superar

• Equilíbriocusto versus recursos avançados: As soluções de cabos inteligentes podem aumentar os custos, afetando a adoção em setores com margens mais baixas.

• Estresse e desgaste ambiental: A alta umidade, a exposição a produtos químicos e a abrasão continuam sendo ameaças constantes.

• Conformidade do usuário: Mesmo com cabos de primeira linha, a conexão inadequada ou a supervisão do usuário prejudicam o desempenho.

Perguntas frequentes (FAQ)

Q1: Qual resistência um cabo de aterramento ESD normalmente deve ter?
A1: O alvo típico é1 MΩ ±10%(ou seja, 0,9 MΩ a 1,1 MΩ). Este resistor limita com segurança a corrente de descarga enquanto permite que a estática flua para o terra. Em algumas configurações, uma faixa de tolerância de 0,75–1,25 MΩ é aceitável, dependendo do padrão ou da exigência do cliente.

P2: Com que frequência um cabo terra ESD deve ser testado ou substituído?
A2: O teste deve ocorrer pelo menosmensal ou trimestral, dependendo do seu regime de qualidade e frequência de auditoria. Se as medições saírem da tolerância ou a capa apresentar danos (cortes, abrasões, descoloração), o cabo deverá sersubstituído imediatamente. Fadiga mecânica ou continuidade intermitente durante a flexão é um sinal de falha.

Resumo e introdução à marca

OCabo terra ESDé um elemento fundamental, embora muitas vezes subestimado, em qualquer programa eficaz de controle estático. Entendimentoo queisso é,por queé importante para o rendimento, confiabilidade e segurança do produto, ecomoselecioná-lo, instalá-lo, testá-lo e mantê-lo constitui a espinha dorsal de uma estratégia robusta de ESD. Olhando para o futuro, a integração inteligente de cabos, a conectividade IoT, os materiais avançados e os padrões mais rigorosos moldarão a evolução desta tecnologia.

quandooferece uma gama completa de soluções de aterramento ESD — incluindo cabos de aterramento ESD certificados e duráveis, projetados para longa vida útil, desempenho consistente e integração perfeita em sistemas de fabricação avançados. Para especificações personalizadas, suporte técnico ou consultas de aquisição,Contate-nos.
