Por que os fios trançados de cobre são mais importantes do que você pensa?

Resumo

Fios trançados de cobreparecem simples - muitos fios minúsculos tecidos em uma trança plana ou tubular - mas ficam na intersecção de desempenho elétrico e realidade mecânica. Se você já viu uma pulseira de aterramento quebrar após meses de vibração, viu um gabinete esquentar no ponto de ligação, ou problemas intermitentes de EMI que “desaparecem” durante a inspeção, a causa raiz geralmente reside na escolha da trança, método de terminação e qualidade de contato superficial.

Neste guia, você aprenderá o que diferencia o cobre trançado dos condutores sólidos, como combinar a construção da trança com seu caso de uso, o que solicitar na compra (para que você não adivinhe) e como evitar os erros de instalação mais comuns que transformam uma boa trança em uma conexão ruim.

Índice

Contorno

1. Traduza os pontos problemáticos do mundo real em requisitos de trança
2. Entenda a estrutura da trança e por que ela se comporta de maneira diferente do fio sólido
3. Escolha o revestimento, a geometria e a terminação com base no ambiente e no movimento
4. Use uma lista de verificação de especificações simples para reduzir as idas e vindas do fornecedor
5. Instale corretamente para manter a resistência baixa e a confiabilidade alta

Que problemas os fios trançados de cobre resolvem?

A maioria dos compradores não começa pensando “PrecisoFios trançados de cobre.” Eles começam com um problema:

• Vibração e movimento:Fadiga de condutores sólidos. As tranças flexionam e distribuem a tensão por muitos fios.
• Confiabilidade de aterramento e ligação:Uma trança pode criar um caminho de baixa impedância quando instalada e terminada corretamente.
• Pontos quentes em pontos de conexão:Área de contato deficiente, presilha/crimpagem incorreta ou trança subdimensionada podem concentrar calor.
• Problemas de EMI e ruído:Em certos contextos de aterramento/ligação e blindagem, as tranças ajudam a gerenciar caminhos de interferência de alta frequência.
• Ambientes corrosivos ou úmidos:O acabamento superficial incorreto pode oxidar, aumentando a resistência e causando falhas intermitentes.
• Confusão de compras:A “largura da trança” por si só não define o desempenho; a construção e a terminação são igualmente importantes.

O que são fios trançados de cobre e como são construídos?

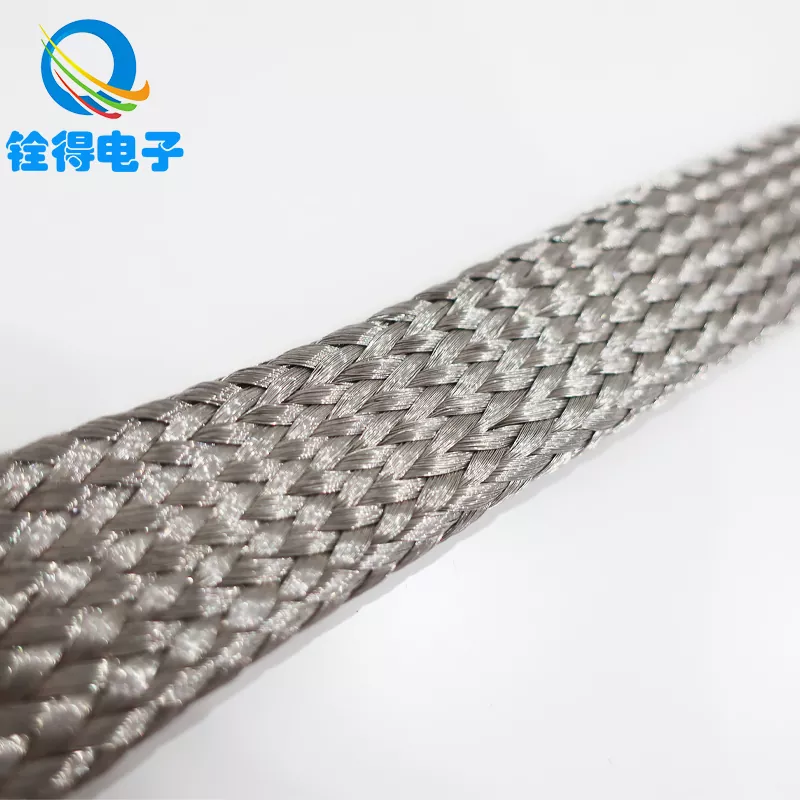

Fios trançados de cobresão tecidos a partir de vários fios finos de cobre. Essa estrutura cria duas vantagens práticas:flexibilidade(a trança se move sem concentrar tensão em um ponto) eredundância(muitos fios compartilham corrente e carga).

Mas “trança” não é uma coisa. Aqui estão as principais variáveis ​​de construção que alteram o desempenho:

• Diâmetro e contagem do fio:Os fios mais finos geralmente flexionam melhor; mais fios podem compartilhar a corrente e melhorar a durabilidade.
• Padrão de trança e cobertura:Tranças mais apertadas geralmente mantêm melhor a forma e o contato; tranças mais soltas podem ser mais flexíveis, mas podem ser menos robustas mecanicamente.
• Forma:As tranças planas são comuns para tiras de aterramento; tranças tubulares podem ser usadas como mangas ou blindagem expansível em certas construções.
• Acabamento de superfície:Opções de cobre puro versus banhado (geralmente escolhidas por considerações de resistência à corrosão e soldabilidade).
• Método de rescisão:Interfaces de crimpagem, soldagem, soldagem ou fixação aparafusada – é aqui que nascem muitas falhas.

Dica: se o seu fornecedor pede apenas “largura” e “comprimento”, você provavelmente está caminhando para expectativas incompatíveis. Um bom fornecedor discutirá ambiente, movimento e rescisão.

Onde você deve usá-los (e onde não deveria)?

Fios trançados de cobregeralmente são escolhidos quando a conexão deve transportar corrente (ou fornecer um caminho de ligação de baixa impedância), ao mesmo tempo que lidar com movimento ou vibração.

Como selecionar a trança certa

Se você deseja uma maneira amigável de especificar especificaçõesFios trançados de cobre, use esta lista de verificação passo a passo. Transforma sintomas confusos em requisitos claros.

• Defina o trabalho:cinta de aterramento/ligação, conector flexível, luva de blindagem ou link de transporte de corrente.
• Estimar a demanda elétrica:nível atual, ciclo de trabalho e aumento de temperatura aceitável (evite adivinhações – use os dados do sistema).
• Descreva a realidade mecânica:vibração constante, flexão ocasional, movimento de dobradiça ou ciclos de expansão térmica.
• Escolha a forma:trança plana para cintas e colagem, trança tubular para mangas ou cobertura expansível em certas montagens.
• Escolha o acabamento superficial para o ambiente:ar úmido/salgado, vapores industriais ou gabinete interno limpo.
• Detalhes de terminação de bloqueio:tipo de terminal, tamanho do parafuso, espaçamento dos furos, processo de crimpagem/soldagem e se as extremidades precisam de estanhagem ou anilhas.
• Proteção do plano:mangas de abrasão, camadas de isolamento ou alívio de tensão se a trança puder roçar em arestas vivas.

Tabela de comparação para opções de tranças comuns

Abaixo está uma comparação prática que você pode copiar em uma RFQ. Ele se concentra no que muda no mundo real, não apenas no que parece diferente em um catálogo.

Dica profissional: ao comparar fornecedores, peça-lhes que indiquem detalhes de construção (diâmetro/contagem do fio, cobertura da trança e especificações de terminação). “Largura equivalente” não é desempenho equivalente.

Verificações de qualidade e documentação que os compradores devem solicitar

Se o seu projeto for sensível – eletrônica de potência, equipamentos industriais, trilhos, subsistemas de veículos elétricos ou qualquer caminho terrestre crítico para a segurança – trateFios trançados de cobrecomo um componente, não uma mercadoria. Aqui está uma lista limpa de solicitações de controle de qualidade que funciona sem sobrecarregar seu fornecedor:

• Controle de entrada de materiais:descrição do grau de cobre, descrição do revestimento (se aplicável) e rastreabilidade do lote
• Verificação elétrica:método de verificação de resistência/continuidade e critérios de aceitação (por comprimento ou por montagem)
• Validação de rescisão:registros de altura/largura de crimpagem (se crimpados), abordagem de teste de tração e padrão de inspeção visual
• Controle dimensional:tolerância de largura/espessura, tolerância de espaçamento de furos (se montado com terminais)
• Documentos de conformidade:CoC/CoA conforme necessário e declarações de conformidade ambiental solicitadas pelo seu mercado
• Embalagem e manuseio:proteção contra dobras, contaminação e oxidação durante o transporte/armazenamento

Melhores práticas de instalação que evitam falhas

Mesmo o melhorFios trançados de cobrepode falhar se instalado posteriormente. Estes são os erros que causam falhas intermitentes, aquecimento ou falha mecânica precoce:

• Superfícies de contato sujas:Tinta, oxidação ou óleo aumentam a resistência. Prepare a interface metal com metal.
• Área de contato subdimensionada:Uma pequena arruela em uma trança larga pode criar um ponto quente. Use hardware apropriado para contato total.
• Curvas acentuadas perto das terminações:Dobrar bem na saliência concentra a tensão - deixa uma transição suave e alivia a tensão.
• Torque solto ao longo do tempo:A vibração pode relaxar as articulações. Use métodos de travamento apropriados ao seu projeto e verifique novamente os ciclos de manutenção.
• Exposição à abrasão:Se a trança roçar em uma borda, adicione uma capa protetora ou redirecione-a.
• Planejamento de caminho incorreto:Mantenha as tiras curtas sempre que possível e evite laços desnecessários que aumentem a impedância.

Se o seu modo de falha for “funcionou durante o comissionamento, mas falhou mais tarde”, trate a interface de instalação (preparação de superfície + torque + hardware + alívio de tensão) como parte do projeto elétrico.

Trabalhando com Dongguan Quande Electronics Co., Ltd.

Se você estiver fornecendoFios trançados de cobrepara tiras de aterramento, links de ligação ou conexões flexíveis, o caminho mais rápido para um resultado confiável é um fornecedor que fala tanto “engenharia” quanto “aquisições”.Dongguan Quande Electronics Co., Ltd.posiciona seus produtos de cobre trançado de acordo com necessidades práticas de construção: dimensões configuráveis, opções de tranças orientadas pela aplicação e opções de montagem que atendem às restrições reais de instalação.

Ao entrar em contato, você receberá recomendações melhores (e menos revisões) se compartilhar três coisas antecipadamente:

• Sua aplicação:uso de cinta de aterramento, conector flexível, cinta de ligação ou trança estilo manga
• Seu ambiente:gabinete interno, planta úmida, ar costeiro, nível de vibração
• Seu plano de rescisão:tamanho do parafuso/espaçamento dos furos, tipo de alça e se você precisa de extremidades pré-montadas

Perguntas frequentes

P: Os fios trançados de cobre são melhores do que os fios sólidos para aterramento?

Muitas vezes sim para tiras e amarrações que se movem ou vibram. A flexibilidade da trança ajuda a prevenir a fadiga e mantém a conexão estável – desde que a terminação e as superfícies de contato sejam feitas corretamente.

P: Devo escolher cobre puro ou trança de cobre estanhado?

O cobre puro pode ser econômico em ambientes controlados. Em ambientes úmidos ou levemente corrosivos, um acabamento chapeado é comumente escolhido para ajudar a manter o comportamento estável da superfície ao longo do tempo. A melhor escolha depende da exposição, dos ciclos de manutenção e do método de terminação.

P: O que é mais importante: largura da trança ou construção da trança?

A construção é pelo menos tão importante quanto a largura. A contagem/diâmetro dos fios, a estanqueidade da trama e a qualidade da terminação geralmente decidem a durabilidade e a estabilidade da resistência no mundo real.

P: Por que as tiras de aterramento esquentam?

O aquecimento geralmente indica resistência na junta – má preparação da superfície, pequena área de contato, torque fraco ou ferragens incorretas. A trança pode ficar bem; a interface é a culpada.

P: O que devo incluir em uma solicitação de cotação para fios trançados de cobre?

Inclua aplicação, comprimento, faixa de largura/espessura (ou seção transversal alvo), ambiente, descrição de movimento/vibração, detalhes de terminação (tamanho/espaçamento do furo, terminais) e qualquer documentação necessária.

Pensamentos finais

ComprandoFios trançados de cobrefica mais fácil quando você para de tratá-los como “apenas cobre” e começa a tratá-los como uma interface funcional entre eletricidade e movimento. Defina o ambiente, bloqueie a terminação, verifique a qualidade e instale respeitando a física do contato – e você evitará o tipo de falha mais caro: a intermitente.
