Por que o tubo de cobre trançado é a escolha certa para blindagem EMI e proteção de cabos?

A eletrônica moderna está ficando menor, mais rápida e muito mais sensível ao ruído. Isso é ótimo – até que um cabo perfeitamente “funcionando” comece a causar reinicializações aleatórias, sinais instáveis ​​ou falhas nos testes de conformidade. Se você estiver lidando com interferência eletromagnética, descarga estática ou fiação que fica desgastada e presa em montagens apertadas,Tubo de cobre trançadoé uma das soluções mais práticas que você pode implementar sem redesenhar todo o sistema.

Resumo

Este artigo explica o que é umTubo de cobre trançadofaz, os problemas comuns que ele resolve (EMI, abrasão, acúmulo estático e estresse mecânico) e como escolher a construção certa para o seu ambiente. Você também encontrará uma lista de verificação de seleção clara, práticas recomendadas de instalação e uma tabela de comparação para ajudá-lo a combinar opções de materiais (cobre puro, cobre estanhado, cobre banhado a prata e variantes de aço inoxidável) com casos de uso do mundo real - para que você possa evitar pagar a mais, especificar menos ou instalá-lo de uma forma que anule seus benefícios.

Índice

1. O tubo de cobre trançado para pontos problemáticos resolve
2. O que é tubo de cobre trançado e como funciona
3. Como escolher o tubo de cobre trançado certo
4. Tabela de comparação de materiais e construção
5. Melhores práticas de instalação e aterramento
6. Onde é comumente usado
7. Verificações de fornecimento e qualidade que realmente importam
8. Perguntas frequentes
9. Conclusão

Contorno

• Identifique se o seu problema é EMI, estática, abrasão ou fadiga por flexão apertada
• Entenda o desempenho da blindagem e o que “cobertura” realmente significa na prática
• Escolha o material de acabamento certo para o seu ambiente (umidade, sal, calor)
• Dimensione-o corretamente para que caiba sem obstruir o cabo ou deixar lacunas
• Instale-o com terminações adequadas para que a blindagem não se torne “decorativa”
• Valide com verificações simples: continuidade, ajuste e integridade do aterramento

O tubo de cobre trançado para pontos problemáticos resolve

As pessoas geralmente começam a procurarTubo de cobre trançadoquando algo “misteriosamente” dá errado – especialmente em montagens com motores, inversores, fontes de alimentação chaveadas, relés ou chicotes elétricos densos. Aqui estão os pontos problemáticos mais comuns que ele aborda:

• Sinais instáveis ​​e dores de cabeça EMI:O acoplamento de ruído pode causar erros de dados, desvio do sensor, zumbido de áudio ou falhas de comunicação intermitentes que são difíceis de depurar.
• Falha nos testes de EMC ou conformidade:Você passa nos testes de funcionamento, mas os testes de emissões ou de suscetibilidade não cooperam – muitas vezes devido a lacunas na blindagem ou a um aterramento fraco.
• Abrasão e desgaste mecânico:Cabos passados ​​através de bordas metálicas, conjuntos móveis ou sistemas com muita vibração podem desgastar o isolamento ao longo do tempo.
• Acúmulo de eletricidade estática:Em ambientes secos ou em transportadores de cabos móveis, a estática pode acumular-se e descarregar em componentes sensíveis.
• Roteamento apertado e dobra repetida:Algumas capas protetoras são rígidas ou volumosas. Um tubo trançado adiciona proteção enquanto ainda dobra e flexiona com o arnês.

A ideia principal: um tubo trançado não é apenas “uma manga”. É uma camada funcional que pode reduzir interferências, proteger a fiação e fornecer um caminho controlado para energia elétrica indesejada – quando especificada e instalada corretamente.

O que é tubo de cobre trançado e como funciona

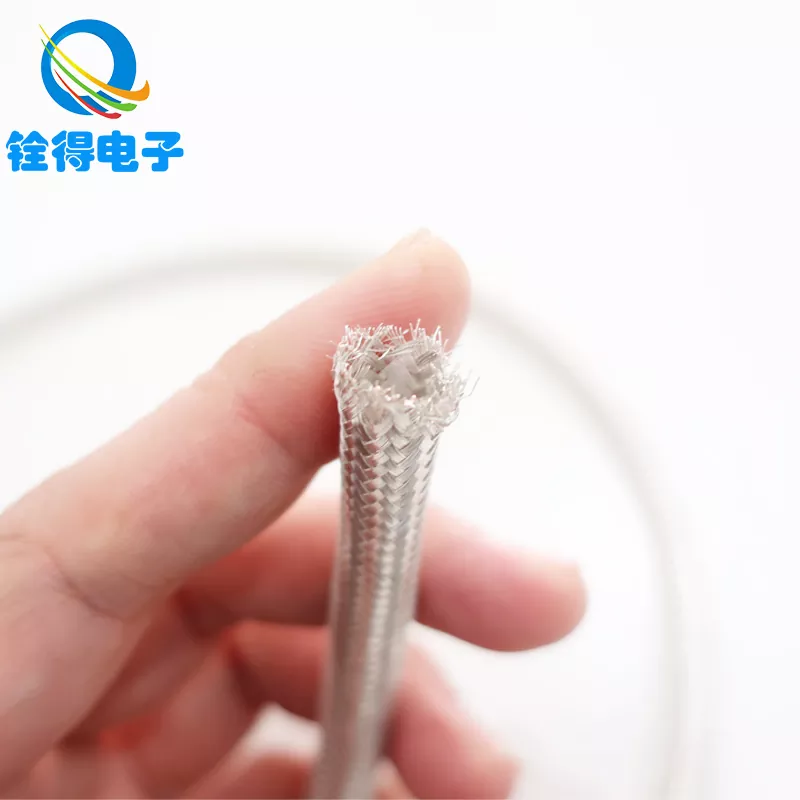

A Tubo de cobre trançadoé uma malha tubular feita trançando fios condutores em uma luva flexível. Como forma uma rede condutora em torno do feixe de cabos, pode ajudar:

• Atenuar interferência eletromagnéticacercando condutores sensíveis com uma barreira condutora
• Reduzir emissõespor conter ruído que de outra forma irradiaria para fora
• Fornece capacidade de descarga estáticaquando conectado a um caminho de aterramento adequado
• Melhorar a proteção mecânicacontra abrasão, compressão e desgaste

Em sistemas reais, o desempenho depende de detalhes: densidade da trança, cobertura, diâmetro do fio e, o mais importante, como você termina e aterra a trança. Uma trança de alta qualidade com terminação ruim pode ter um desempenho pior do que uma trança média instalada corretamente.

Como escolher o tubo de cobre trançado certo

Escolhendo umTubo de cobre trançadonão se trata de escolher a opção “mais cara”. Trata-se de combinar as características do tubo com o seu ambiente e o seu modo de falha. Use esta lista de verificação:

• Defina o objetivo principal:Blindagem EMI, proteção contra abrasão, descarga estática, continuidade de aterramento ou uma combinação?
• Confirme o ambiente:ambiente interno seco, úmido, névoa salina, alta temperatura, exposição a produtos químicos ou recinto externo?
• Meça o tamanho do pacote de cabos:diâmetro externo (DE) do chicote, além das necessidades de expansão para conectores.
• Decida o material/acabamento:cobre nu para ambientes controlados, estanhado para resistência à corrosão, banhado a prata para necessidades especiais de condutividade ou opções de aço inoxidável para condições adversas.
• Verifique a cobertura e densidade da trança:uma cobertura mais alta normalmente melhora a blindagem, mas pode reduzir o fluxo de ar e aumentar a rigidez.
• Planeje o método de rescisão:braçadeira, crimpagem, solda ou faixa de terminação de blindagem - isso afeta o desempenho mais do que muitas pessoas esperam.

Uma regra prática de dimensionamento: escolha um diâmetro interno que caiba suavemente no feixe, sem forçá-lo. Muito apertado e você deformará a trança (e estressará o cabo). Muito solto e você criará lacunas, movimento e contato inconsistente.

Tabela de comparação de materiais e construção

Melhores práticas de instalação e aterramento

É aqui que muitos projetos de blindagem falham – não porque a trança seja “ruim”, mas porque a instalação a torna ineficaz. Mantenha-o simples e disciplinado:

• Mantenha cobertura contínua:Evite grandes lacunas, seções abertas ou transições abruptas de diâmetro que criam caminhos de vazamento para interferência.
• Finalize corretamente:Use uma braçadeira ou faixa de terminação que crie contato consistente de 360 ​​graus ao redor da trança, quando possível.
• Aterrar com intenção:Se desejar desempenho de blindagem, conecte a trança a uma referência de aterramento estável usando um caminho de baixa impedância. “Tranças” longas e finas podem reduzir a eficácia em frequências mais altas.
• Proteja as pontas:Adicione termorretrátil ou alívio de tensão mecânica para evitar desgaste e reduzir danos por arestas vivas ao isolamento subjacente.
• Conta para movimentação:Ao mover os arneses, deixe folga suficiente para que a trança não se torne o ponto de tensão.

Um hábito de validação rápida: após a instalação, faça uma verificação de continuidade em todo o comprimento da trança e confirme se os pontos de terminação têm contato mecânico firme. Se a trança puder torcer livremente no final, seu “escudo” pode não estar preso do jeito que você pensa.

Onde é comumente usado

Você veráTubo de cobre trançadoem qualquer setor que misture sinais sensíveis com componentes eletrônicos de potência ruidosos ou restrições de fiação rígida. Os cenários comuns incluem:

• Computadores e equipamentos de dados:protegendo dados internos e linhas de energia contra interferências e desgaste mecânico
• Sistemas de comunicação:minimizando a interferência externa e reduzindo a interferência entre os chicotes
• Eletrônica automotiva:suportando operação estável em ambientes eletromagnéticos complexos a bordo
• Automação industrial:proteção de cabos ao redor da fiação de controle do CLP, acionamentos de motor e chicotes de sensores
• Equipamento médico:estabilidade eletromagnética aprimorada para instrumentos de precisão e sistemas de diagnóstico

Se o seu sistema incluir comutação, transientes rápidos ou roteamento de chicote denso, uma luva trançada pode ser uma das melhorias mais econômicas, especialmente em comparação com o redesenho de placas, a alteração de rotas de cabos ou a adição de filtragem volumosa em todos os lugares.

Verificações de fornecimento e qualidade que realmente importam

Nem todos os tubos trançados são iguais. Dois tubos podem parecer semelhantes à primeira vista e ter um desempenho muito diferente em montagens reais. Ao avaliar fornecedores, concentre-se em indicadores tangíveis:

• Estrutura de trança uniforme:trama consistente reduz pontos fracos e melhora a repetibilidade na instalação
• Dimensões estáveis:o diâmetro interno e o comportamento de expansão devem ser previsíveis entre lotes
• Consistência de material e acabamento:A qualidade do revestimento/acabamento afeta a resistência à corrosão e a estabilidade elétrica a longo prazo
• Manuseio mecânico:boas tranças resistem ao desgaste, à deformação e ao travamento durante o roteamento
• Suporte de personalização:se seus chicotes tiverem diâmetros, comprimentos ou necessidades de terminação incomuns, a personalização pode economizar tempo e reduzir o risco de montagem

É aqui que trabalhar com um fabricante experiente pode reduzir tentativas e erros. Por exemplo,Dongguan Quande Electronics Co., Ltd. produz opções de tubos de cobre trançados destinados à blindagem e proteção de cabos em vários ambientes de aplicação e pode suportar diferentes opções e especificações de materiais, dependendo de como você planeja rotear e terminar a luva.

Perguntas frequentes

Q1: O tubo de cobre trançado funciona tanto para blindagem quanto para proteção física?
UM:Sim. Pode ajudar a reduzir a interferência eletromagnética ao mesmo tempo que protege os cabos contra abrasão e compressão. O equilíbrio depende da densidade da trança e de como o tubo é instalado.

Q2: O cobre estanhado é sempre melhor do que o cobre puro?
UM:Nem sempre. O cobre puro funciona bem em ambientes controlados e costuma ser mais econômico. O cobre estanhado é uma escolha mais inteligente quando a umidade, o risco de oxidação ou a longa vida útil em ambientes mais severos são importantes.

Q3: Como dimensionar o tubo de cobre trançado para um feixe de cabos?
UM:Meça o diâmetro externo do feixe completo (incluindo a espessura da capa) e selecione um diâmetro interno que deslize sem forçar. Se o conjunto tiver conectores, considere uma luva expansível ou planeje a instalação antes da terminação.

Q4: Por que a blindagem às vezes “não funciona” mesmo com uma manga trançada?
UM:O motivo mais comum é uma terminação ou aterramento deficiente. Se a trança não estiver ligada corretamente (ou se o caminho de aterramento for de alta impedância), a eficácia da blindagem poderá cair drasticamente.

Q5: O tubo de cobre trançado pode ajudar com eletricidade estática?
UM:Pode, desde que esteja conectado a um caminho de descarga controlado. A condutividade da trança pode ajudar a dissipar o acúmulo de estática, em vez de deixá-lo acumular e descarregar de forma imprevisível.

Conclusão

Se você estiver combatendo EMI, perseguindo falhas intermitentes ou tentando proteger chicotes em caminhos de roteamento apertados e de alto estresse,Tubo de cobre trançadoé uma daquelas atualizações que podem fornecer resultados extraordinários - sem virar todo o seu design de cabeça para baixo. O truque é escolher o material certo para o seu ambiente, dimensioná-lo corretamente e terminá-lo de forma que preserve a blindagem contínua e o contato confiável.

Se você quiser ajuda para selecionar a especificação correta — ou estiver tentando resolver um problema persistente de interferência ou durabilidade em uma montagem real —Dongguan Quande Electronics Co., Ltd.pode apoiar seu projeto com opções de tubos de cobre trançados adaptados à sua aplicação. Pronto para passar da “adivinhação” para uma solução de fiação mais limpa e confiável?Contate-nospara discutir suas necessidades e obter uma recomendação prática.
