Como a trança de cobre pode melhorar o aterramento e o controle EMI?

Resumo

Trança de cobreé uma daquelas “pequenas peças” que decide silenciosamente se um sistema parece sólido como uma rocha ou se torna uma caixa misteriosa de ruído, calor e falhas intermitentes. Se você já lidou com uma pulseira de aterramento que esquenta, um gabinete que zumbe com interferência ou uma conexão flexível que continua quebrando no pior momento possível, este guia é para você. Descreveremos o que o Copper Braid realmente faz, por que ele falha em instalações reais e como selecioná-lo, encerrá-lo e mantê-lo para que seu o aterramento e a blindagem permanecem estáveis por um longo período.

Índice

• Contorno
• A trança de cobre dos pontos problemáticos do mundo real resolve
• O que é trança de cobre (e o que não é)
• Como escolher a trança de cobre sem adivinhar
• Tabela de seleção rápida
• Rescisão e instalação que não falharão
• Verificações Práticas e Verificação
• Erros comuns e soluções fáceis
• Casos de uso típicos e combinação com a trança certa
• Perguntas frequentes
• Próxima etapa

Contorno

1. Identifique o ponto problemático: calor, fadiga vibratória, ruído, corrosão ou restrições de espaço
2. Confirme o tipo de trabalho: cinta de aterramento, ligação, luva de blindagem ou conector flexível
3. Escolha o tipo de trança: plana vs tubular, nua vs estanhada, fina vs grossa
4. Dimensione-o de acordo com o propósito: área da seção transversal, comprimento e aumento de temperatura permitido
5. Terminar corretamente: crimpagem, solda/brasagem ou solda (somente quando apropriado)
6. Verifique em campo: resistência, temperatura e “teste de manobra” sob carga

A trança de cobre dos pontos problemáticos do mundo real resolve

As pessoas raramente “querem” Copper Braid. O que eles querem é que o problema pare de acontecer. Aqui estão os principais pontos problemáticos que o Copper Braid foi criado para resolver:

• Aterramento intermitentecausado por vibração, movimento da porta ou expansão térmica
• Problemas de EMIcomo sinais instáveis, sensores barulhentos ou dores de cabeça de conformidade
• Pontos quentesem jumpers flexíveis onde um cabo sólido não consegue sobreviver a movimentos repetidos
• Corrosãoem pontos de ligação expostos, especialmente em ambientes úmidos ou salgados
• Limites de espaçoonde um cabo redondo é muito rígido ou muito volumoso para ser roteado com segurança

A principal vantagem é a flexibilidade. A trança de cobre espalha a tensão de flexão por muitos fios finos, o que a ajuda a tolerar melhor o movimento do que um condutor rígido. Ele também pode fornecer uma ampla área de contato para aplicações de ligação e blindagem – quando instalado corretamente.

O que é trança de cobre (e o que não é)

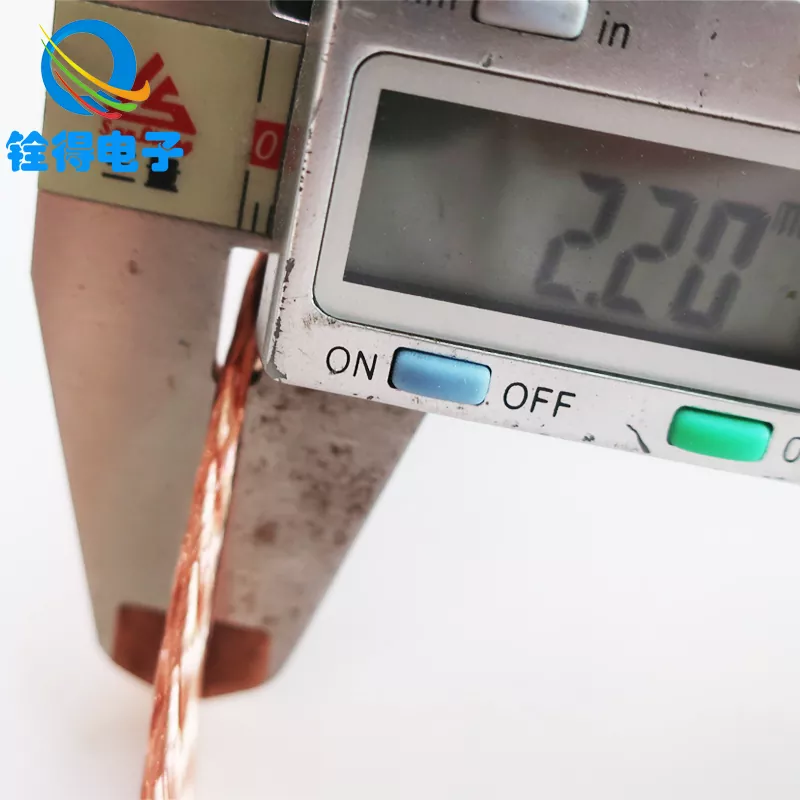

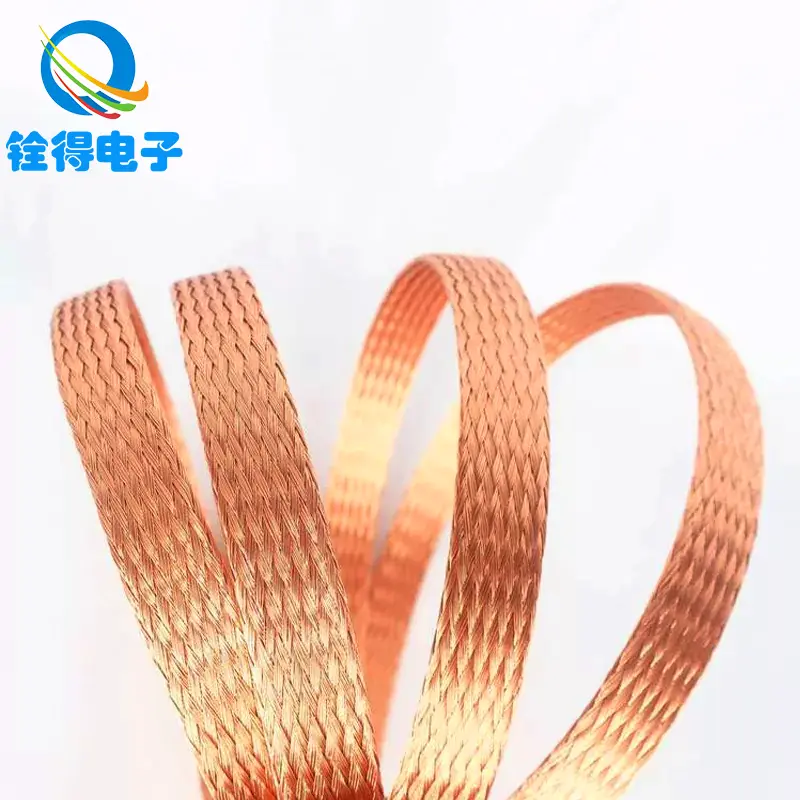

A trança de cobre é um condutor tecido feito de muitos fios de cobre. Pode ser fabricado comotrança plana(comum para tiras de aterramento) ou umtrança tubular(frequentemente usado como capa de blindagem sobre cabos).

Em que é ótimo:

• Colagem flexívelentre partes móveis (portas, tampas, carcaças de motores, painéis removíveis)
• Caminhos de baixa impedânciaem frequências mais altas quando a geometria e as terminações são otimizadas
• Durabilidade mecânicacomparado com um único condutor sólido em flexão repetida

O que não é:

• Uma solução mágica para layouts de aterramento inadequados (loops longos e ligações desleixadas ainda causam problemas)
• Um substituto para o dimensionamento correto do condutor (muito pequeno ainda aquecerá)
• Imune a terminações incorretas (a maioria das “falhas de trança” são falhas de terminação)

No sourcing prático, você verá frequentementecobre nuecobre estanhado. O cobre estanhado é popular quando a resistência à oxidação e soldabilidade mais fácil são prioridades. O cobre puro pode ser uma escolha forte para interiores controlados e secos, onde a condutividade máxima e a eficiência de custos são importantes.

Muitos engenheiros e compradores trabalham com fabricantes comoDongguan Quande Electronics Co., Ltd. quando precisam de opções de Copper Braid personalizadas para tiras de aterramento, mangas de blindagem ou conectores flexíveis personalizados para diferentes realidades de instalação.

Como escolher a trança de cobre sem adivinhar

Escolher o Copper Braid é mais fácil quando você para de pensar em “trança = trança” e decide com base no trabalho que ele deve sobreviver. Use esta lista de verificação:

• 1) Aumento de corrente e temperatura:Se a trança estiver transportando corrente (não apenas ligando), dimensione-a para que não aqueça. O aquecimento geralmente aparece primeiro nas terminações e depois ao longo da trança. Em caso de dúvida, escolha uma seção transversal maior ou tranças múltiplas paralelas.
• 2) Vida flexível e padrão de movimento:Uma pulseira que dobra 10 vezes por dia é diferente daquela que vibra continuamente. Para flexões frequentes, prefira fios mais finos e com folga adequada. Evite curvas acentuadas e “pontos de dobradiça”.
• 3) Meio Ambiente:A umidade, a névoa salina, os vapores químicos e a exposição externa levam você ao cobre estanhado e às superfícies de colagem protegidas. Se metais diferentes estiverem envolvidos (por exemplo, trança de cobre ligada ao alumínio), planeje o controle da corrosão com ferragens e preparação de superfície adequadas.
• 4) Geometria e comprimento:Mais curto geralmente é melhor para o desempenho. Mantenha a trança o mais curta possível e ao mesmo tempo permita o movimento. Tranças largas e planas podem melhorar a área de colagem e reduzir os efeitos indutivos em comparação com uma mina longa e fina.
• 5) Método de rescisão:Decida com antecedência: crimpagem, solda/brasagem ou solda. Isso determina qual construção e revestimento da trança fazem sentido. (E sim, as rescisões são mais importantes do que a maioria das pessoas gostaria de admitir.)

Tabela de seleção rápida

Rescisão e instalação que não falharão

Se o Copper Braid falhar “misteriosamente”, geralmente é porque a rescisão foi tratada como uma reflexão tardia. Veja como fazer a conexão durar:

• Preparação de superfície:Superfícies de contato de metal limpas e brilhantes superam o “aperto com mais força”. Remova tinta/óxido onde a colagem for necessária e proteja a junta posteriormente, conforme necessário.
• Crimpagem bem feita:Use o perfil correto da saliência e da matriz para a espessura e largura da trança. Uma crimpagem ruim cria alta resistência e calor. Uma boa crimpagem torna-se mecanicamente estável e eletricamente consistente.
• Opções de soldagem/brasagem:Para aplicações exigentes (alta corrente ou vibração severa), as terminações soldadas ou brasadas podem superar a soldagem, minimizando a fluência e a fadiga térmica. Isso depende do seu processo de montagem e materiais.
• Soldar com cuidado:A solda pode enrolar a trança e transformar uma tira flexível em um “elevador de tensão” rígido que se encaixa na borda da zona soldada. Se for necessária soldagem, mantenha a absorção controlada e forneça alívio de tensão.
• Alívio de tensão e roteamento:Dê à trança uma curva suave. Evite dobras acentuadas. Evite que a trança esfregue nas bordas. Se a trança se mover, ela deve se mover suavemente – sem raspar, dobrar ou chicotear.

Uma regra simples: a trança deve ser o elemento flexível, não o ponto de terminação. Se a sua junta se tornar a dobradiça, você terá rachaduras por fadiga e aumento da resistência.

Verificações Práticas e Verificação

Você não precisa de um laboratório para confirmar se o Copper Braid está fazendo seu trabalho. Estas verificações práticas detectam a maioria dos problemas antecipadamente:

• Verificação de resistência (linha de base):Meça a resistência entre juntas após a instalação e verifique novamente após vibração ou ciclo térmico.
• Verificação de temperatura (sob carga):Se a trança transportar corrente, ligue o sistema e procure pontos quentes nos terminais e nas faces de contato.
• Inspeção visual:Procure por escurecimento, oxidação esverdeada, fios quebrados ou ferragens soltas.
• Teste de manobra:Com a energia desligada e procedimentos seguros seguidos, flexione suavemente o conjunto e veja se a junta parece mecanicamente estável.

Se a resistência aumentar com o tempo, trate isso como um aviso prévio. A trança raramente “falha repentinamente” – ela se degrada até que o sistema se torne não confiável.

Erros comuns e soluções fáceis

• Erro:Usar uma trança muito estreita porque “cabe”.
  Consertar:Tamanho para corrente e ciclo de trabalho. Se o espaço for apertado, considere múltiplas tranças em paralelo ou uma geometria diferente.
• Erro:Soldar demais e transformar a trança em uma barra rígida.
  Consertar:Prefira métodos de crimpagem ou terminação controlada e adicione alívio de tensão.
• Erro:Colagem em tinta, óxido ou superfícies contaminadas.
  Consertar:Prepare a superfície adequadamente e proteja-a após a montagem, se necessário.
• Erro:Tranças longas e em loop que funcionam como antenas.
  Consertar:Mantenha-o curto, direto e com suporte mecânico.
• Erro:Ignorando a corrosão em juntas metálicas diferentes.
  Consertar:Use ferragens, revestimentos e proteção de juntas adequados ao ambiente.

Casos de uso típicos e combinação com a trança certa

O Copper Braid aparece em muitas indústrias porque resolve uma combinação específica de necessidades elétricas e mecânicas. Aqui estão casos de uso comuns e o que priorizar:

• Armários e gabinetes de controle:Priorize uma colagem confiável para portas e painéis removíveis. Tiras planas de cobre trançadas com alças robustas são comuns.
• Automação e robótica:Priorize a vida flexível e o alívio de tensão. Os ciclos de movimento punem o roteamento inadequado mais do que a maioria das pessoas espera.
• Eletrônica de potência (inversores, drives, UPS):Priorize a capacidade atual e a estabilidade térmica. Verifique a temperatura sob carga operacional real.
• Mangas de blindagem de cabos:Priorize uma cobertura consistente e uma técnica de terminação adequada. Uma ótima luva com uma conexão final ruim não proporcionará resultados consistentes.
• Telecomunicações e instrumentação:Priorize ligações de baixo ruído e conexões estáveis ​​que não se desloquem com o tempo.

Quando você adquire o Copper Braid, os fornecedores mais úteis perguntarão sobre o ambiente, o movimento, a corrente e o método de terminação - porque esses detalhes determinam se a trança se comportará como uma solução de longo prazo ou um item de manutenção recorrente.

Perguntas frequentes

1) A trança de cobre estanhado é sempre melhor do que o cobre puro?

Nem sempre. A trança de cobre estanhado é excelente para resistência à corrosão e pode ser mais fácil de trabalhar em certos métodos de montagem. O cobre puro pode ser ideal em ambientes limpos e secos onde o risco de oxidação é baixo e a máxima condutividade é a prioridade.

2) Por que minha trança de cobre esquenta nas pontas?

As extremidades quentes geralmente apontam para alta resistência na terminação: crimpagem inadequada, superfícies contaminadas, ferragens soltas ou uma junta muito pequena para a corrente. Conserte a terminação antes de culpar a trança.

3) O Copper Braid pode substituir um fio terra padrão?

A trança de cobre é melhor quando você precisa de flexibilidade, ampla área de colagem ou uma pulseira robusta que sobreviva ao movimento. Para passagens estáticas e protegidas, um condutor padrão pode ser mais simples. Muitos sistemas usam ambos – cada um onde faz sentido.

4) Qual deve ser o comprimento de uma trança de aterramento?

Tão curto quanto prático, mas ainda permitindo movimento e roteamento seguro. Comprimento extra pode adicionar área de loop indesejada e flexibilidade mecânica. Uma curva suave é melhor que um loop longo.

5) Qual é o maior erro de instalação do Copper Braid?

Tratando-o como “apenas um pedaço de cobre” e ignorando a qualidade da terminação e a preparação da superfície. A articulação é o sistema. Se a junta estiver instável, o desempenho irá variar e ocorrerão falhas.

6) Como evito rachaduras por fadiga em uma cinta em movimento?

Forneça folga, evite curvas acentuadas, evite que a terminação se transforme em dobradiça e evite atrito nas bordas. Se o movimento for frequente, escolha uma construção destinada a flexões repetidas e adicione alívio de tensão.

7) O Copper Braid pode ajudar com problemas de interferência?

Sim – quando usado como cinta de ligação ou manga de blindagem com roteamento e terminação corretos. Se o ruído persistir, revise todo o layout de aterramento e certifique-se de que as ligações sejam curtas, limpas e consistentes.

Próxima etapa

O Copper Braid funciona melhor quando é tratado como um componente projetado – selecionado para o ambiente, dimensionado para o trabalho e finalizado com cuidado. Faça isso e você terá um aterramento estável, menos surpresas sonoras e muito menos manutenção do tipo “por que isso está falhando de novo”.

Se você estiver selecionando Copper Braid para tiras de aterramento, mangas de blindagem ou conectores flexíveis personalizados e deseja uma recomendação com base nos detalhes reais da sua aplicação, Dongguan Quande Electronics Co., Ltd. pode suportar correspondência de especificações e opções de produção -Contate-nospara discutir suas necessidades e obter uma solução adequada às suas condições de instalação.
