Por que a seleção do fio terra decide a segurança, a confiabilidade e o desempenho de ruído?

Resumo

A fio terraé fácil de ignorar até que algo dê errado: reinicializações inesperadas de equipamentos, interferência que destrói sinais, formigamento em invólucros, falhas em inspeções ou (na pior das hipóteses) choque e risco de incêndio. Este guia explica como os fios terra realmente funcionam em sistemas reais, o que normalmente causa problemas de aterramento e como escolher um fio terra que atenda às suas restrições elétricas, mecânicas e ambientais. Ao longo do caminho, você obterá listas de verificação práticas, uma tabela de comparação de condutores de aterramento comuns e dicas de instalação comprovadas em campo. Se você estiver avaliando produtos de aterramento trançado ou construindo uma estratégia de aterramento para uma máquina, painel, veículo ou gabinete, você sairá com as próximas etapas claras. Para fabricantes e equipes de projeto,Dongguan Quande Electronics Co., Ltd.oferece suporte à seleção e personalização do condutor de aterramento para que seu projeto tenha um desempenho consistente desde o protótipo até a produção.

Índice

• Contorno
• O que um fio terra realmente faz
• Criação de problemas de aterramento de pontos problemáticos do cliente
• Como escolher o fio terra certo
• Tipos comuns de condutores de aterramento e quando usá-los
• Considerações sobre dimensionamento que evitam falhas surpresa
• Práticas de instalação que fazem ou desfazem o aterramento
• Erros comuns e como evitá-los
• Como verificar a qualidade do aterramento em campo
• Perguntas frequentes
• Próximas etapas

Contorno

1. Finalidade do fio terra em segurança e integridade do sinal
2. Sintomas de mau aterramento e por que eles acontecem
3. Estrutura de seleção cobrindo carga elétrica, comportamento de frequência e ambiente
4. Comparação de tiras trançadas, fios trançados e barramentos
5. Detalhes de instalação que reduzem a resistência e evitam o afrouxamento
6. Métodos de verificação e verificações práticas de aceitação
7. Perguntas frequentes e orientação sobre fornecimento

O que um fio terra realmente faz

A frase “fio terra” é usada para vários trabalhos, e misturá-los é onde muitos projetos enfrentam problemas. Na maioria das aplicações, um fio terra suporta uma ou mais destas funções:

• Caminho de falha de segurança: Se um condutor energizado entrar em contato com um invólucro metálico, o caminho de aterramento ajuda a transportar a corrente de falta para que os dispositivos de proteção possam desarmar rapidamente.
• Ligação equipotencial: Conectar peças metálicas para que permaneçam quase no mesmo potencial reduz a tensão de toque e minimiza o risco de arco elétrico.
• Controle de ruído e estabilidade de referência: Uma boa conexão de aterramento pode reduzir a interferência eletromagnética, fornecendo um caminho de retorno controlado e diminuindo a impedância nas frequências relevantes.
• Desvio de raios e surtos: Em alguns sistemas, os condutores de aterramento ajudam a encaminhar transitórios de alta energia com segurança (geralmente como parte de uma estratégia mais ampla de ligação e sobretensão).

Observe a palavraimpedância, não apenas resistência. Muitos problemas de aterramento aparecem em frequências mais altas, onde um condutor que parece “bom” em um medidor básico ainda se comporta mal devido à indutância, ao comprimento e à geometria da conexão. É por isso que a forma física de um condutor de aterramento pode ser tão importante quanto a sua área de seção transversal.

Criação de problemas de aterramento de pontos problemáticos do cliente

Se você já teve um sistema que passou em um teste de bancada, mas falhou em uma fábrica, veículo ou instalação externa, o aterramento geralmente faz parte da história. Aqui estão os pontos problemáticos mais comuns dos clientes que vemos em sistemas industriais e eletrônicos:

• Reinicializações aleatórias e falhas inexplicáveis: Conexões de aterramento intermitentes podem criar mudanças de tensão que confundem os componentes eletrônicos de controle.
• EMI que não vai embora: A blindagem e os filtros não conseguem compensar totalmente um caminho de retorno insatisfatório ou uma ligação de alta impedância entre gabinetes.
• Inspeções malsucedidas ou atrasos na conformidade: Colagens inadequadas, terminações incorretas ou documentação inadequada podem levar a retrabalho e atrasos no cronograma.
• Superaquecimento nos pontos de conexão: Um problema de contato “pequeno” torna-se um ponto quente sob condições de corrente de falta ou surtos repetidos.
• Corrosão e afrouxamento: Ambientes externos, marinhos, úmidos ou químicos podem degradar as conexões mais rapidamente do que as equipes esperam.
• Dores de cabeça de montagem: Fios muito rígidos, muito curtos ou propensos à fadiga podem tornar a produção inconsistente.

A boa notícia é que a maioria deles é evitável. A chave é tratar o aterramento como um problema de projeto mecânico e elétrico, e não como uma reflexão tardia.

Como escolher o fio terra certo

Um processo de seleção confiável começa com suas restrições reais, não apenas com uma descrição do catálogo. Use esta estrutura:

1) Defina o trabalho de aterramento

• É principalmente ligação de segurança, controle de ruído, tratamento de surtos ou uma combinação?
• É ligação gabinete a gabinete, ligação de porta, ligação de painel ou terminação de blindagem de cabo?

2) Mapeie as demandas elétricas

• Falha nas expectativas atuais: O comportamento do dispositivo de proteção depende de um caminho de baixa impedância.
• Comportamento de frequência: Para ruído e EMI, condutores mais curtos e mais largos geralmente superam os mais longos e mais estreitos.
• Ciclo de trabalho: Picos ocasionais são diferentes do compartilhamento contínuo de corrente.

3) Combine a realidade mecânica

• Será flexível (portas, dobradiças, vibração, robótica)? Se sim, um condutor de aterramento flexível é fundamental.
• O espaço é apertado? Existe um requisito de raio de curvatura repetido?
• Os instaladores terão acesso consistente aos fixadores de torque de maneira adequada?

4) Considere o meio ambiente

• Umidade, névoa salina, produtos químicos, alta temperatura, exposição a UV ou contaminação por óleo podem alterar as escolhas de materiais.
• Se houver probabilidade de corrosão, os tratamentos de superfície e o hardware de conexão são tão importantes quanto o material do condutor.

5) Decida antecipadamente a estratégia de rescisão

• Terminais de anel, terminais, abas de solda, conexões de pinos ou ligação tipo grampo exigem diferentes construções de condutores.
• Consistência na rescisão é igual a consistência no desempenho.

Se você quiser menos surpresas na produção, bloqueie essas decisões antes de finalizar os desenhos dos chicotes. Dongguan Quande Electronics Co., Ltd. frequentemente apoia equipes confirmando ajuste, flexibilidade e compatibilidade de terminação antes da produção em massa.

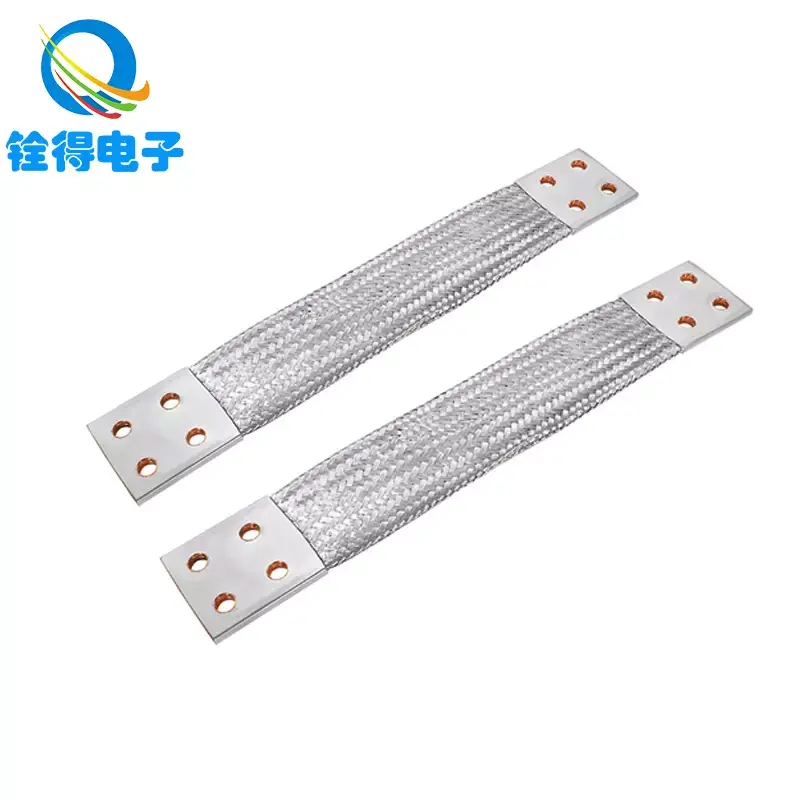

Tipos comuns de condutores de aterramento e quando usá-los

Para muitos gabinetes industriais, a “melhor” escolha é uma combinação: uma barra de ligação no painel, tiras curtas trançadas para portas e peças móveis e condutores trançados bem terminados para conexões fixas.

Considerações sobre dimensionamento que evitam falhas surpresa

Dimensionar não é apenas “quanto maior, melhor”. O superdimensionamento pode criar rigidez, problemas de montagem e fadiga. O subdimensionamento pode superaquecer, falhar na limpeza do dispositivo de proteção ou criar referências instáveis. Tenha estes princípios em mente:

• Mais curto bate mais grossopara muitos problemas relacionados ao ruído. A redução do comprimento geralmente melhora mais o desempenho do que o aumento da seção transversal.
• Mais amplo pode vencerem frequências mais altas. Correias trançadas planas podem reduzir a impedância quando instaladas corretamente.
• A área de conexão é importante. Um condutor grosso em uma pequena área de contato ainda pode funcionar mal.
• Eventos térmicos e de falha são diferentes. Um condutor pode sobreviver a um pulso de falha curto e ainda falhar sob surtos repetidos ou aquecimento em uma junta ruim.

Se o seu projeto precisar atender a um código elétrico ou padrão industrial específico, use o método de dimensionamento desse padrão como base e, em seguida, coloque os requisitos mecânicos e ambientais por cima. Em caso de dúvida, trate a terminação e a montagem como itens de design de primeira classe, e não como “detalhes do instalador”.

Práticas de instalação que fazem ou desfazem o aterramento

A maioria das falhas de aterramento ocorre nas interfaces. O condutor raramente é o problema; a conexão geralmente é. Essas práticas melhoram drasticamente os resultados:

Use contato metal-metal limpo onde a ligação for necessária

• Remova tinta, anodização ou revestimentos no ponto de colagem, a menos que as ferragens sejam projetadas para perfurar os revestimentos de maneira confiável.
• Use arruelas ou acessórios de ligação apropriados para manter a pressão de contato ao longo do tempo.

Controle de afrouxamento sob vibração

• Use métodos de bloqueio compatíveis com seu hardware e ambiente.
• Aplique torque consistente e documente-o para produção.

Minimize o comprimento e evite loops

• Passe os condutores de aterramento o mais curtos e diretos possível.
• Evite loops grandes que possam captar interferências como uma antena.

Projete para o movimento em vez de esperar que ele não se mova

• Para portas, dobradiças e conjuntos vibratórios, uma faixa de aterramento trançada com alívio de tensão adequado geralmente dura mais que um fio rígido.
• Respeite o raio de curvatura e certifique-se de que a cinta ou fio não seja o batente mecânico.

Padronize as rescisões

• Escolha um estilo de terminação e aplique-o de forma consistente em todas as compilações.
• A qualidade da crimpagem, o ajuste do terminal e a preparação da superfície de contato devem ser processos controlados.

Erros comuns e como evitá-los

• Usando longas “tranças” para escudosque prejudicam o desempenho de alta frequência. Mantenha as ligações da blindagem curtas e considere abordagens de fixação quando apropriado.
• Confiando no contato do chassi através da pintura. Se você não pode garantir o contato metálico, não presuma que ele existe.
• Misturar metais sem planejamento. Metais diferentes e umidade podem acelerar a corrosão e aumentar a resistência.
• Ignorando a ligação da porta. Um ótimo aterramento de painel não ajuda se a porta se tornar uma placa flutuante barulhenta.
• Flexionar excessivamente um condutor rígido. A fadiga vibratória é real; escolha um condutor projetado para movimento.
• Testando apenas com um bipe de continuidade básico. Continuidade não é igual a uma ligação robusta e de baixa impedância em condições reais.

Como verificar a qualidade do aterramento em campo

A verificação deve corresponder ao risco. Para uma colagem simples, uma verificação de baixa resistência pode ser útil. Para sistemas sensíveis, você pode precisar de métodos adicionais. As opções práticas incluem:

• Inspeção visual: Confirme a remoção do revestimento, o tipo de hardware e se o condutor não está tensionado.
• Medição de baixa resistência: Meça através da ligação com um instrumento adequado para trabalhos de baixo ohm, não apenas um multímetro básico.
• Teste de manobra: Mova cuidadosamente as portas ou chicotes enquanto monitora o comportamento intermitente.
• Verificação térmica sob carga: Os pontos quentes geralmente revelam juntas de alta resistência.
• Validação de sintomas de ruído: Se o objetivo do aterramento for reduzir a interferência, confirme com medições antes e depois que correspondam às suas condições reais de operação.

Se o seu sistema for crítico para a segurança, siga os códigos elétricos aplicáveis ​​e os procedimentos de teste organizacionais. Este artigo fornece orientações gerais de engenharia, mas os critérios de aceitação finais devem corresponder às obrigações do seu setor e de conformidade.

Perguntas frequentes

• Um fio terra é igual a um fio neutro?
  Não. Em muitos sistemas, o neutro transporta corrente de retorno durante a operação normal, enquanto o condutor de aterramento é destinado à ligação de segurança e condições de falha. Eles desempenham funções diferentes e são tratados de forma diferente no projeto e na instalação.

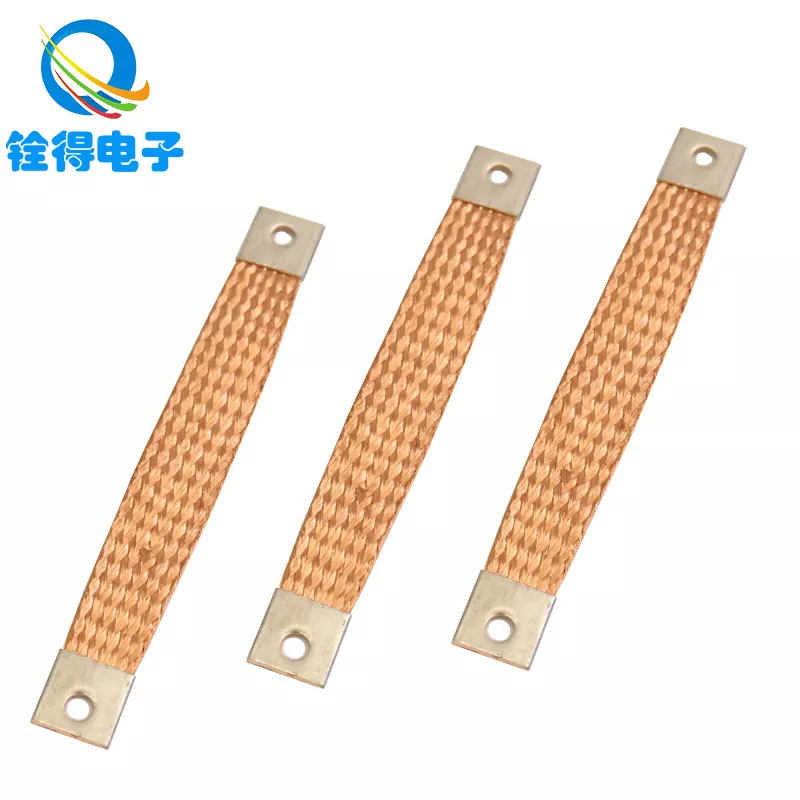

• Quando devo usar uma faixa de aterramento trançada em vez de um fio normal?
  As tiras trançadas são frequentemente preferidas para unir peças móveis, ambientes vibratórios ou conexões curtas, largas e de baixa impedância que suportam controle de ruído. Eles também podem tornar a colagem de portas e gabinetes mais confiável quando a flexão é inevitável.
• O fio terra mais grosso sempre reduz a interferência?
  Nem sempre. Reduzir o comprimento, melhorar a área de conexão e usar uma geometria que reduza a impedância pode ser mais importante do que simplesmente aumentar a seção transversal – especialmente para ruídos de frequência mais alta.
• Por que meu sistema ainda apresenta ruído mesmo que tudo mostre continuidade?
  A continuidade apenas prova que existe algum caminho condutor. Os problemas de ruído geralmente estão relacionados à impedância nas frequências operacionais, geometria de ligação inadequada, rabichos longos ou terminações de blindagem inconsistentes.
• O que faz com que as conexões de aterramento falhem com o tempo?
  As causas comuns incluem afrouxamento da vibração, corrosão, má preparação da superfície, alívio de tensão inadequado e crimpagem ou qualidade inconsistente dos terminais. A exposição ambiental pode acelerar tudo isso.
• Como posso tornar o aterramento mais consistente na produção?
  Padronize hardware e terminações, defina especificações de torque, controle a preparação da superfície e escolha condutores adequados ao processo de montagem. A consistência tem tanto a ver com o controle do processo quanto com a escolha do condutor.
• Posso personalizar condutores de aterramento para meu gabinete ou chicote?
  Sim. Muitos fabricantes oferecem comprimentos personalizados, construções trançadas e opções de terminação. Se você tiver restrições de espaço, movimento ou corrosão, a personalização geralmente reduz o retrabalho e melhora a confiabilidade.

Próximas etapas

Se você estiver lidando com EMI inexplicável, comportamento inconsistente do equipamento, problemas de ligação de portas ou pontos de aterramento que corroem ou se soltam, não trate o fio terra como um acessório. Trate-o como um componente projetado com requisitos elétricos, mecânicos e ambientais.

Se você quiser ajuda para escolher um estilo de condutor de aterramento, definir opções de terminação ou combinar flexibilidade e restrições de instalação, a Dongguan Quande Electronics Co., Ltd. pode apoiar suas necessidades de avaliação e produção. Compartilhe detalhes e desenhos de sua aplicação e nós recomendaremos uma solução prática de aterramento que você pode construir repetidamente e com confiança.Contate-nospara começar.
