Por que escolher fios trançados de cobre para conexões flexíveis e de baixa resistência?

Resumo

Fios trançados de cobresão os “heróis silenciosos” dentro de sistemas de aterramento, distribuição de energia, equipamentos de soldagem, comutadores, baterias e máquinas propensas a vibrações. Os compradores geralmente não lutam com a ideia de “trança” em si – eles lutam com os resultados: aterramento instável, jumpers superaquecidos, terminais rachados, tempo de inatividade inesperado e qualidade inconsistente de lote para lote. Este guia explica como funcionam os fios trançados de cobre, onde eles superam os condutores sólidos, como especificar a trança correta e como evitar os erros de fornecimento mais comuns. Ao longo do caminho, você encontrará listas de verificação de seleção, uma tabela de comparação prática e uma seção de solução de problemas para que você possa combinar sua aplicação com a construção correta.

Índice

• Contorno
• O que são fios trançados de cobre e onde são usados?
• Quais pontos problemáticos os fios trançados de cobre resolvem?
• Como você especifica a trança certa?
• Opções de trança comparadas em uma tabela prática
• Como você instala e mantém conexões trançadas?
• Solução de problemas: por que uma trança superaquece ou falha?
• Quais verificações de qualidade realmente são importantes para os compradores?
• Perguntas frequentes
• Considerações finais

Contorno

• Definir fios trançados de cobre e os casos de uso típicos de “jumper/terra”
• Conecte os pontos problemáticos do comprador a requisitos técnicos mensuráveis
• Explique os principais itens de especificação: seção transversal, contagem de fios, revestimento, isolamento, terminações
• Forneça uma tabela de decisão e uma lista de verificação do comprador
• Abordar práticas de instalação que evitam pontos de acesso e falhas precoces
• Compartilhe um mapa de solução de problemas de superaquecimento, corrosão, desgaste e rachaduras
• Mostre o que solicitar de um fornecedor para qualidade e rastreabilidade consistentes

O que são fios trançados de cobre e onde são usados?

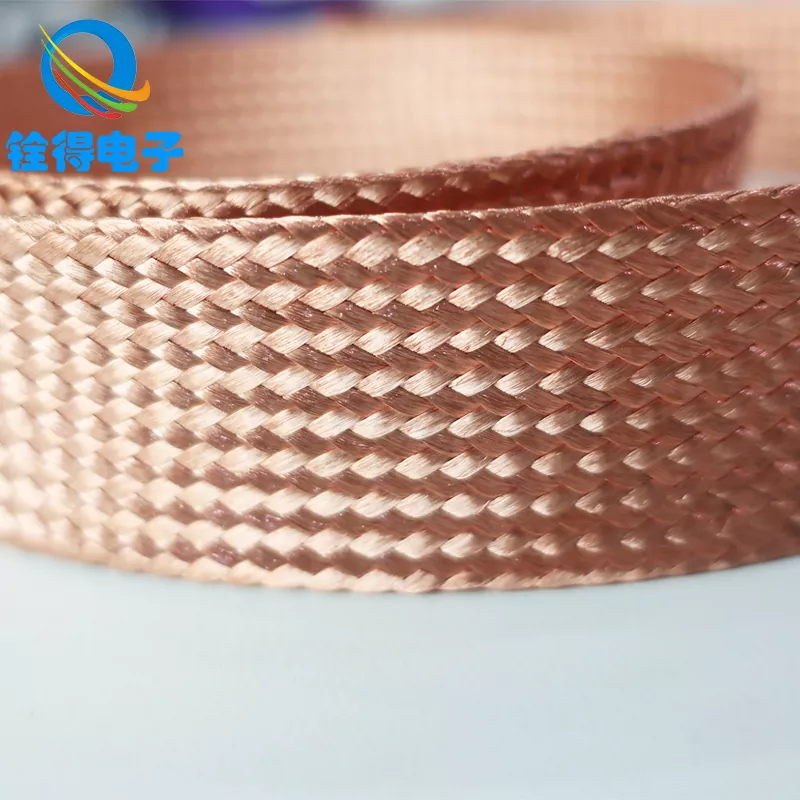

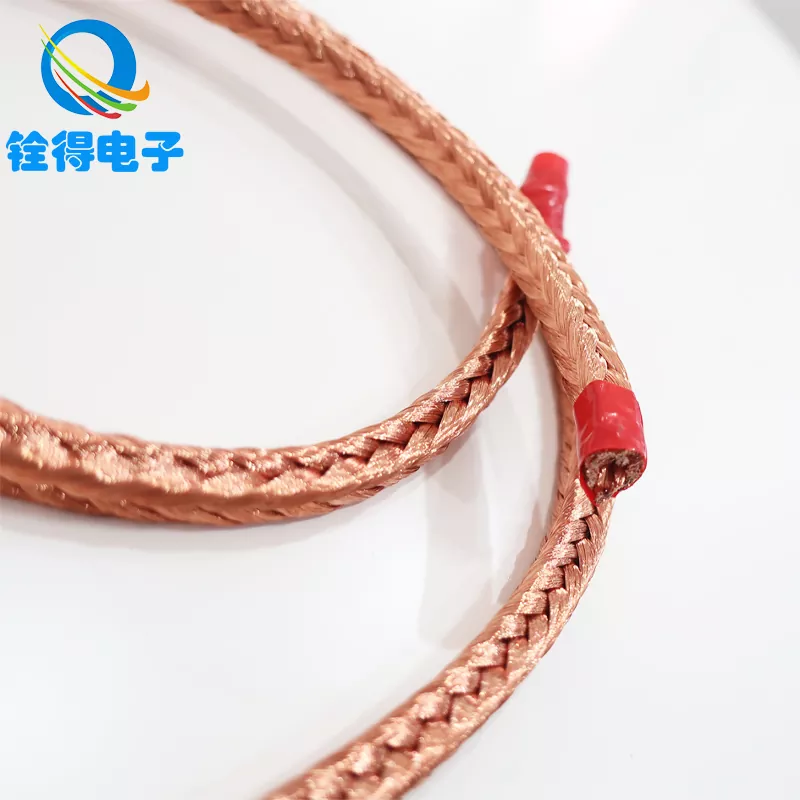

Os fios trançados de cobre são condutores flexíveis feitos pela tecelagem de muitos fios finos de cobre em uma trança plana ou tubular. Em vez de forçar a corrente através de um núcleo rígido, a trança espalha a corrente por vários fios e por uma área de superfície maior. Essa estrutura é a razão pela qual os fios trançados são tão populares em locais onde o movimento, a vibração e a flexão repetida fadigariam um condutor sólido.

As aplicações comuns incluem:

• Tiras de aterramento e ligaçãopara gabinetes, painéis, barramentos e gabinetes
• Jumpers flexíveisem painéis, transformadores e sistemas UPS
• Conexões de bateria e inversoronde vibração e ciclagem térmica são frequentes
• Equipamento de soldageme conexões temporárias de alta corrente
• Máquinas ferroviárias, automotivas e industriaisprecisando de aterramento resistente a vibrações
• Controle EMIem caminhos de blindagem/aterramento onde a baixa impedância é importante

Em muitas construções do mundo real, a trança em si não é o único componente – as opções de terminação (terminais, ponteiras, extremidades soldadas), revestimento e isolamento são o que determinam se a conexão permanece estável após meses ou anos de serviço.

Quais pontos problemáticos os fios trançados de cobre resolvem?

A maioria dos compradores procura fios trançados de cobre depois de já terem sido queimados - às vezes literalmente. Aqui estão os pontos problemáticos que a trança foi projetada para corrigir e o que observar para não recriar a mesma falha com um número de peça diferente.

• Condutores rachados por vibração
  Fios sólidos e muitas construções de cabos podem endurecer e rachar perto das terminações quando o equipamento vibra. Os condutores trançados distribuem a tensão por muitos fios, reduzindo os pontos de fadiga concentrados.
• Pontos quentes nas articulações
  O superaquecimento raramente vem da trança “não sendo cobre suficiente”. Geralmente vem de alta resistência de contato: crimpagem deficiente, compressão irregular, oxidação ou tamanho de saliência incompatível. Uma trança bem feita e uma terminação adequadamente projetada reduzem a resistência e mantêm o aumento da temperatura sob controle.
• Aterramento não confiável e falhas incômodas
  Os caminhos de aterramento precisam de baixa impedância consistente. As tiras trançadas são frequentemente escolhidas porque sua flexibilidade preserva a integridade do contato quando portas, dobradiças, motores ou conjuntos móveis se deslocam.
• Corrosão em ambientes úmidos ou costeiros
  O cobre puro pode oxidar; em ambientes agressivos, muitos compradores preferemfios trançados de cobre estanhadopara maior resistência à corrosão e condutividade mais estável a longo prazo na superfície.
• Dores de cabeça de montagem
  As tranças são fáceis de direcionar em espaços apertados e em cantos. Mas se a contagem de fios ou a densidade da trama estiverem erradas, os instaladores poderão observar desgaste, cortes desordenados ou compressão irregular sob as alças.

Se você quiser tirar uma “verdade do comprador”: a flexibilidade da trança é a vantagem, mas a rescisão é o resultado. Especifique ambos.

Como você especifica a trança certa?

Quando as pessoas dizem “Preciso de fios trançados de cobre”, geralmente querem dizer coisas muito diferentes: uma tira de ligação leve, um jumper de alta corrente ou um dreno de blindagem. Para evitar cotações incorretas e remessas incompatíveis, especifique a trança usando os detalhes da aplicação.

1) Requisito elétrico: corrente, ciclo de trabalho e aumento de temperatura permitido

• Defina corrente contínua versus corrente intermitente (e corrente de pico, se relevante).
• Considere a temperatura ambiente, a ventilação do gabinete e as fontes de calor próximas.
• Confirme se a pulseira é para aterramento/ligação (geralmente com tensão mais curta e mais baixa) ou para corrente de carga (geralmente preocupações com densidade de corrente mais alta).

2) Área transversal e construção trançada

• Seção transversal equivalente(frequentemente referenciado em mm²) é uma forma prática de dimensionar uma trança.
• Diâmetro do fio e contagem de fiosafetam a flexibilidade e a durabilidade. Fios mais finos geralmente aumentam a flexibilidade.
• Largura e espessura da trançaafetam o ajuste sob terminais e restrições de roteamento.

3) Chapeamento e acabamento superficial

• Cobre puro: ótima condutividade, ideal para ambientes controlados.
• Cobre estanhado: melhor resistência à corrosão, soldagem mais fácil, comumente escolhido para ambientes adjacentes industriais e marítimos.

4) Isolamento e proteção

• Algumas tranças são fornecidas nuas; outros usam mangas de PVC, silicone, PET ou termorretráteis para proteção contra abrasão.
• Se a trança passar perto de arestas vivas ou peças móveis, especifique uma capa protetora ou um design encamisado.

5) Terminações: o detalhe que decide a confiabilidade

• Talões frisados(anel/pá): comum, rápido e confiável quando dimensionado e compactado adequadamente.
• Extremidades prensadas ou soldadas: reduz a dispersão dos fios e pode melhorar a consistência para montagens de alto volume.
• Tamanho do furo, largura do macho e classe do parafuso: uma pequena incompatibilidade aqui causa juntas soltas e aquecimento.
• Tolerância de comprimento: é mais importante do que as pessoas esperam em recintos apertados.

Um movimento prático de fornecimento: compartilhe um desenho simples com comprimento, largura/espessura da trança, tipo de terminação, diâmetro do furo e revestimento. Mesmo um esboço básico pode evitar uma semana de idas e vindas.

Opções de trança comparadas em uma tabela prática

Como você instala e mantém conexões trançadas?

Mesmo os fios trançados de cobre premium podem falhar se forem instalados tardiamente. A maioria dos problemas de campo remonta à qualidade das juntas. Aqui está uma abordagem limpa e repetível que mantém a resistência baixa e evita o “aquecimento misterioso”.

• Prepare superfícies de contato
  Remova tinta, oxidação e detritos no ponto de colagem. Use pasta antioxidante apropriada se seu padrão exigir.
• Use o torque de hardware correto
  O subtorque causa microarco e calor; o torque excessivo pode deformar as alças e reduzir a área de contato efetiva. Siga as especificações de hardware e use arruelas quando apropriado.
• Controle o raio de curvatura e alívio de tensão
  Não force uma torção apertada bem na saliência. Dê à trança uma curva suave para que a flexão aconteça ao longo do comprimento, não na borda final.
• Proteger contra abrasão
  Se a trança roçar nas bordas de metal, adicione uma manga ou um ilhó. Os fios desgastados não são apenas bagunçados – eles podem se tornar pontos de iniciação de falhas.
• Inspeção periódica em ambientes agressivos
  Procure descoloração (calor), resíduos verdes/brancos (corrosão), parafusos soltos e danos nos fios nas bordas cortadas.

Equipamentos de alta vibração se beneficiam de uma regra simples: inspecionar o primeiro lote instalado após um curto período de rodagem. Se as juntas permanecerem frias e estáveis, a escamação se tornará muito mais segura.

Solução de problemas: por que uma trança superaquece ou falha?

Se uma trança de cobre estiver superaquecendo, trate-a como um problema de sistema – porque geralmente é. Use este mapa rápido para encontrar a causa raiz em vez de trocar peças às cegas.

• Sintoma: a trança está quente perto da alça
  Causas prováveis: crimpagem inadequada, tamanho incorreto do terminal, compressão insuficiente, oxidação na junta, parafuso solto, revestimento incompatível, superfície de contato contaminada.
• Sintoma: ponto quente no meio da trança
  Causas prováveis: trança subdimensionada para corrente, ciclo de trabalho inesperado, roteamento próximo a fonte de calor, danos no fio interno devido a dobras repetidas.
• Sintoma: fios desgastados e quebrados
  Causas prováveis: abrasão de arestas vivas, movimento excessivo sem alívio de tensão, método de corte inadequado, falta de revestimento no caminho de atrito.
• Sintoma: corrosão ou descoloração
  Causas prováveis: exposição química, umidade, interação galvânica com metais diferentes, ausência de estanhagem onde for necessário.
• Sintoma: aterramento intermitente ou ruído
  Causas prováveis: montagem solta, superfícies pintadas sob a junta, pressão de contato insuficiente, ponto de ligação contaminado.

Se você puder medir, faça: testes de aumento de temperatura sob carga e verificações de miliohms nas juntas geralmente revelam problemas mais rapidamente do que apenas a inspeção visual.

Quais verificações de qualidade realmente são importantes para os compradores?

Quando você compra fios trançados de cobre em grande escala, “parece bom” não é um plano de qualidade. Você deseja consistência, rastreabilidade e prova de que a trança e a terminação se comportarão da mesma maneira em todos os lotes.

Aqui está o que os compradores inteligentes normalmente solicitam:

• Verificação de materiais: grau de cobre e tipo de revestimento (nu/estanhado) indicados claramente
• Consistência dimensional: largura, espessura, tolerâncias de comprimento e geometria de terminação
• Controle do processo de rescisão: padrões de ferramentas de crimpagem ou documentação de método de soldagem/prensagem
• Verificações de desempenho elétrico: metas de resistência, planos de testes baseados em amostras
• Integridade mecânica: testes de tração em terminais/acessórios finais, quando aplicável
• Disciplina de embalagem: prevenção de esmagamento, contaminação e deformação dos fios em trânsito

Para compradores que desejam um parceiro de fornecimento estável e de longo prazo, também vale a pena trabalhar com um fabricante que possa personalizar a geometria da trança e as terminações para atender às restrições da sua linha de montagem. É aqui queDongguan Quande Electronics Co., Ltd. é frequentemente posicionado: fornecendo opções de fio trançado de cobre que podem ser adaptados para tiras de aterramento, jumpers flexíveis e projetos de conexão específicos da aplicação – para que você não seja forçado a “ajustá-lo” após a chegada da remessa.

Perguntas frequentes

Qual é a diferença entre fios trançados de cobre e cabos flexíveis padrão?

Os feixes de cabos flexíveis ficam dentro do isolamento e são excelentes para muitas aplicações de energia, mas ainda podem concentrar a tensão perto das terminações e podem ser mais volumosos em caminhos de roteamento apertados. Os fios trançados de cobre são tecidos, mais planos e normalmente usados ​​quando você deseja alta flexibilidade, roteamento de baixo perfil e desempenho estável de ligação/jumper em montagens propensas a vibrações.

Devo escolher fios trançados de cobre nu ou estanhado?

Se o ambiente for seco e controlado, o cobre puro pode funcionar perfeitamente. Se você espera umidade, condensação ou longa vida útil com manutenção mínima, o cobre estanhado é geralmente preferido porque retarda a corrosão e ajuda a manter as superfícies das juntas mais estáveis ​​ao longo do tempo.

Como dimensionar uma trança para a corrente?

Comece com a corrente contínua necessária, a corrente de pico (se houver), o ciclo de trabalho e o aumento de temperatura aceitável. Em seguida, combine com uma área de seção transversal equivalente apropriada e confirme se seu método de terminação não apresentará alta resistência. Se não tiver certeza, crie um protótipo e meça o aumento da temperatura sob condições reais de carga.

Por que minha trança fica quente mesmo quando parece grossa o suficiente?

Em muitos casos, a trança não é o problema – a junta é. Crimpagem inadequada, oxidação sob uma alça, parafusos soltos ou superfícies de montagem pintadas podem adicionar resistência de contato que se transforma em calor. A preparação correta da superfície e os processos de terminação controlados geralmente resolvem o problema.

Os fios trançados de cobre podem ajudar com EMI ou ruído elétrico?

Eles podem, especialmente como parte de uma estratégia de aterramento e ligação bem projetada. A geometria de uma trança pode oferecer caminhos de baixa impedância que ajudam a estabilizar o aterramento, mas o controle EMI está no nível do sistema – roteamento, ligação do gabinete e integridade da conexão são importantes.

Que informações devo enviar a um fornecedor para obter uma cotação precisa?

Forneça o comprimento necessário, largura/espessura da trança (ou seção transversal equivalente), nu versus estanhado, necessidades de isolamento/manga, tipo de terminação (lug/soldada/prensada), diâmetro do furo, quantidade e notas de aplicação (vibração, temperatura, ambiente). Um desenho simples costuma ser a maneira mais rápida de evitar mal-entendidos.

Considerações finais

Os fios trançados de cobre são uma atualização prática quando sua prioridade é a confiabilidade em movimento: menos condutores rachados, aterramento mais estável e conexões que não se soltam “misteriosamente” com o tempo. O truque é parar de tratar a trança como uma mercadoria e começar a tratá-la como um componente de engenharia: dimensioná-la para o trabalho, especificar o revestimento para o ambiente e controlar os detalhes da terminação que determinam a resistência e o calor.
