Como o fio trançado de cobre melhora a confiabilidade em cabos de alimentação e controle?

Resumo

Escolher o condutor certo é uma daquelas decisões que parecem simples até que um projeto comece a falhar no mundo real: superaquecimento em um conduíte apertado, fios quebrados em uma terminação, leituras instáveis ​​em circuitos de controle ou tempo de inatividade causado por fadiga vibratória.Fio trançado de cobre é frequentemente selecionado para evitar exatamente esses problemas - equilibrando condutividade, flexibilidade e durabilidade mecânica. Neste artigo, examinarei os pontos problemáticos mais comuns do comprador (queda de tensão, raio de curvatura, qualidade da terminação, risco de corrosão, padrões de inspeção e consistência do fornecedor) e mostrarei como especificar a construção, o tamanho e o acabamento superficial corretos do fio para sua aplicação. Você também encontrará listas de verificação práticas, tabelas de comparação e uma seção clara de perguntas frequentes para que você possa passar de “achamos que está tudo bem” para “sabemos que isso vai funcionar”.

Índice

• Esboço do artigo
• Pontos problemáticos do cliente que isso resolve
• O que é fio trançado de cobre
• Quando encalhado bate sólido
• Como especificá-lo sem suposições
• Tabela de comparação
• Dicas de rescisão e instalação
• Verificações de qualidade que os compradores devem solicitar
• Aplicativos comuns
• Escolhendo um fornecedor consistente
• Perguntas frequentes
• Conclusão

Esboço do artigo

• DefinirFio trançado de cobree os problemas que foi projetado para prevenir
• Mapeie os verdadeiros pontos problemáticos do comprador para as escolhas dos condutores
• Explicar a construção do encalhe, dimensionamento e opções de superfície (simples ou estanhado)
• Forneça uma lista de verificação de especificações práticas
• Mostre uma tabela de comparação para tornar as compensações óbvias
• Cobrir rescisão, inspeção e verificação de fornecedor
• Responda às perguntas que as equipes de compras e os engenheiros mais fazem

Pontos problemáticos do cliente que isso resolve

A maioria das reclamações que ouço sobre condutores não são realmente sobre o metal – são sobre o que o condutor não conseguiu sobreviver. Aqui estão os problemasFio trançado de cobreé comumente escolhido para reduzir:

• Rachaduras ou quebras nas terminações:Dobras repetidas, vibrações ou roteamento apertado podem fatigar condutores sólidos.
• Pontos quentes e superaquecimento:condutores subdimensionados ou terminações ruins criam calor onde você menos deseja.
• Queda de tensão e desempenho instável:cabos longos ou cargas de alta corrente punem fios subespecificados.
• Falhas causadas pela corrosão:umidade, ar salgado e exposição a produtos químicos podem atacar condutores e conexões.
• Lotes inconsistentes de fornecedores:a contagem de fios, a tolerância do diâmetro e a condição da superfície podem variar se o controle do processo for fraco.
• Instalação lenta e retrabalho:cabos que lutam contra você durante o roteamento e terminação custam tempo e mão de obra.

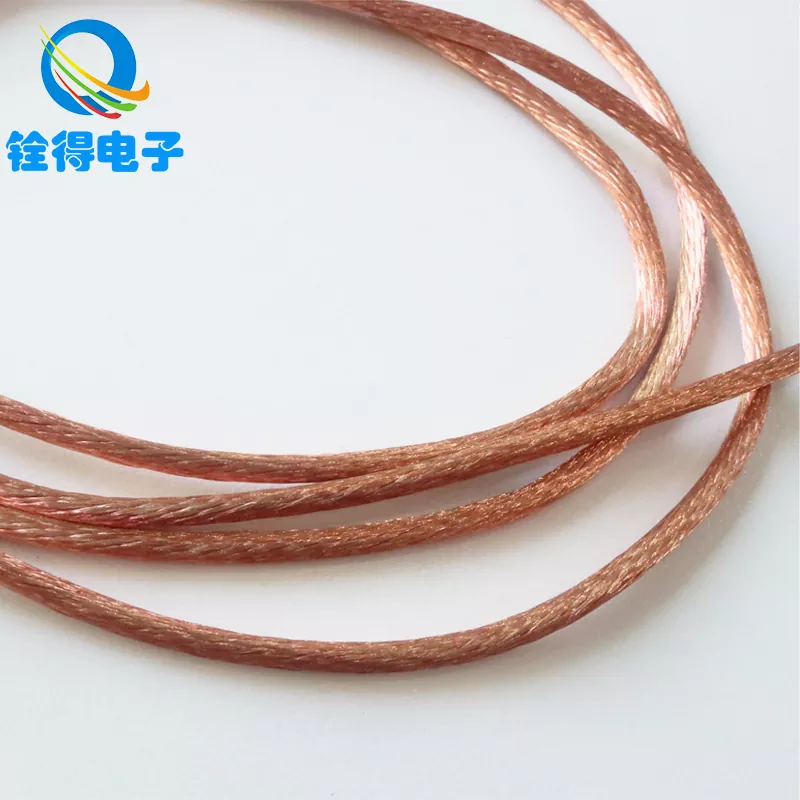

O que é fio trançado de cobre

Fio trançado de cobreé um condutor feito torcendo vários filamentos de cobre menores (fios) em um único condutor de uma área de seção transversal especificada. Em vez de uma peça rígida de metal, você obtém um feixe que compartilha o estresse mecânico entre vários fios. Esse projeto é importante porque a maioria das instalações reais envolve movimento – vibração de motores, flexão de chicotes, curvas apertadas dentro de painéis de controle ou abertura e fechamento repetidos de portas de gabinete.

A parte “encaixada” não é apenas um recurso de conforto – é um recurso de confiabilidade. Mais fios (e diâmetros de fio individuais menores) normalmente significam melhor flexibilidade, o que geralmente significa menos fadiga em pontos de tensão. O problema é que a flexibilidade deve ser combinada com métodos de rescisão adequados, caso contrário, você poderá perder o benefício no local em que mais precisa dele.

Quando encalhado bate sólido

Se a sua instalação for completamente estática, com raio de curvatura generoso e vibração mínima, condutores sólidos podem ser perfeitamente aceitáveis. Mas os condutores encalhados geralmente vencem em qualquer uma destas situações:

• Vibração:motores, compressores, bombas, ventiladores, transportadores e equipamentos móveis.
• Movimento frequente:dobradiças de portas, braços robóticos, correntes de arrasto, ferramentas manuais, geradores portáteis.
• Roteamento complexo:painéis apertados, eletrocalhas com múltiplas mudanças de direção, dispositivos compactos.
• Aproveitamento de alta densidade:onde os instaladores precisam de velocidade e manuseio previsível.
• Ciclos de manutenção:qualquer ambiente onde os cabos sejam perturbados durante a manutenção.

A maneira prática como enquadro isso: se você consegue imaginar um cabo sendo batido, puxado, flexionado ou vibrando um pouco - escolhaFio trançado de cobree então faça as terminações corretamente.

Como especificá-lo sem suposições

Muitos pedidos de compra falham porque especificam “fios de cobre” sem definir as peças que impulsionam o desempenho. Aqui está uma lista de verificação simples que você pode entregar à engenharia, compras ou ao seu parceiro de montagem de cabos:

• Tamanho do condutor:AWG ou mm², escolhido pela carga de corrente, queda de tensão permitida e aumento de temperatura.
• Construção de encalhe:contagem de fios e diâmetro individual dos fios (a flexibilidade depende disso).
• Acabamento de superfície:cobre nu ou cobre estanhado (frequentemente escolhido pela resistência à corrosão e soldabilidade).
• Condição recozida:o cobre mais macio melhora a flexibilidade; o cobre mais duro pode resistir à deformação, mas flexiona menos.
• Ambiente operacional:umidade, sal, produtos químicos, faixa de temperatura e nível de vibração esperado.
• Método de rescisão:crimpagem, solda, ponteira, terminal ou braçadeira de parafuso - cada um prefere determinados estilos de fio.
• Requisitos de conformidade:se o seu setor exige padrões específicos, especifique-os no PO.
• Embalagem e manuseio:tamanho da bobina, tolerância de comprimento de corte, rotulagem e rastreabilidade de lote.

Uma importante realidade do comprador: se você não definir a construção do trançado, poderá receber um fio que tecnicamente corresponda ao tamanho, mas se comporte de maneira muito diferente durante a instalação.

Tabela de comparação

Use esta tabela para alinhar rapidamente a escolha do condutor com risco, ambiente e comportamento de instalação:

Dicas de rescisão e instalação

Muitas reclamações sobre “qualidade do fio” são, na verdade, problemas de terminação disfarçados. Os condutores trançados podem superar os condutores sólidos, mas somente se você proteger os fios durante a decapagem e a terminação.

• Use o stripper certo:evite cortar os fios - os cortes se tornam iniciadores de rachaduras sob vibração.
• Evitar a dispersão dos fios:se você estiver pousando em uma braçadeira de parafuso, as ponteiras podem melhorar drasticamente a consistência.
• Crimpagem corretamente:combine os terminais com o tamanho do condutor e tipo de torção; verifique a altura/forma da crimpagem, se possível.
• Respeite o raio de curvatura:curvas apertadas perto das terminações criam tensões repetidas; percurso com transições suaves.
• Controle o calor:o superaquecimento acelera o envelhecimento do isolamento e aumenta a resistência nas conexões.
• Rotular e rastrear:especialmente para fiação de controle – conexões incorretas podem parecer problemas de “ruído” elétrico.

Se você estiver construindo arneses, considere onde ocorre o movimento e escolha a construção dos fios de acordo. O ponto deFio trançado de cobreé sobreviver à realidade mecânica, não aos desenhos teóricos.

Verificações de qualidade que os compradores devem solicitar

Se você já recebeu um lote que “parece bom”, mas se comporta de maneira diferente durante a montagem, você já sabe por que a consistência é importante. Aqui estão verificações práticas que podem ser solicitadas e verificadas:

• Diâmetro e tolerância do condutor:confirma que o condutor atende às expectativas de tamanho para terminais e sistemas de isolamento.
• Contagem de fios e diâmetro do fio:protege sua flexibilidade e suposições de desempenho de rescisão.
• Condição da superfície:superfície limpa e uniforme reduz a resistência de contato e melhora a confiabilidade da soldagem.
• Amostragem de continuidade e resistência:captura o desvio do processo antecipadamente.
• Rastreabilidade de lote:lhe dá responsabilidade se um problema surgir meses depois.

Para muitos compradores, o objetivo não é testar demais – é evitar retrabalho. Uma pequena verificação emFio trançado de cobrepode economizar dias de solução de problemas posteriormente.

Aplicativos comuns

A gama de aplicações é ampla, mas a lógica de seleção geralmente é a mesma: atender às necessidades atuais e ao estresse mecânico. Os casos de uso típicos incluem:

• Distribuição de energia:comutadores, painéis, links de barramento (com terminais adequados), inversores, sistemas UPS.
• Motores e transformadores:enrolamentos e condutores onde a vibração e o calor são fatores reais.
• Fiação de controle e sinal:gabinetes de automação, fiação PLC, sensores (especialmente onde o roteamento é apertado).
• Conjuntos de chicotes e cabos:eletrodomésticos, equipamentos médicos, iluminação e eletrônicos de consumo.
• Ambientes externos ou úmidos:equipamento que se beneficia de condutores estanhados e terminações estáveis.

Escolhendo um fornecedor consistente

Além das especificações, o maior risco oculto é a inconsistência do fornecedor: um fio que atende ao tamanho do papel, mas varia em torção, superfície ou recozimento de lote para lote, pode sabotar silenciosamente o rendimento da montagem. Se você estiver qualificando um fornecedor paraFio trançado de cobre, solicite evidências de controles de fabricação estáveis, registros claros de lotes e rotinas de inspeção repetíveis.

Dongguan Quande Electronics Co., Ltd. fornece condutores trançados de cobre projetados para necessidades práticas de fabricação - construções de trançados estáveis, acabamentos controlados e documentação que ajuda os compradores a reduzir o retrabalho e acelerar as aprovações. Quando você busca uma produção de longo prazo, esse tipo de consistência é tão importante quanto o preço.

• Solicite aprovação de amostra:confirme o comportamento de remoção/rescisão em seu próprio processo.
• Bloqueie a construção:defina a contagem/diâmetro dos fios para que as substituições não alterem o desempenho.
• Confirme a embalagem:o enrolamento adequado reduz dobras e danos na instalação.
• Concordar com a rastreabilidade:certifique-se de que os IDs dos lotes sejam significativos e retidos.

Perguntas frequentes

P:ÉFio trançado de cobresempre melhor que o cobre sólido?
UM:Nem sempre. Se a fiação for totalmente estática e você desejar rigidez máxima para determinadas instalações, o sólido pode funcionar bem. O encalhado é normalmente escolhido quando flexibilidade, resistência à vibração ou roteamento mais fácil são importantes.

P:Uma contagem mais alta de fios significa automaticamente maior qualidade?
UM:Geralmente significa maior flexibilidade, o que pode melhorar a resistência à fadiga em aplicações móveis ou vibratórias. Mas deve ser combinado com métodos de terminação corretos (geralmente ponteiras ou terminais de crimpagem adequados) para evitar a abertura dos fios e o contato inconsistente.

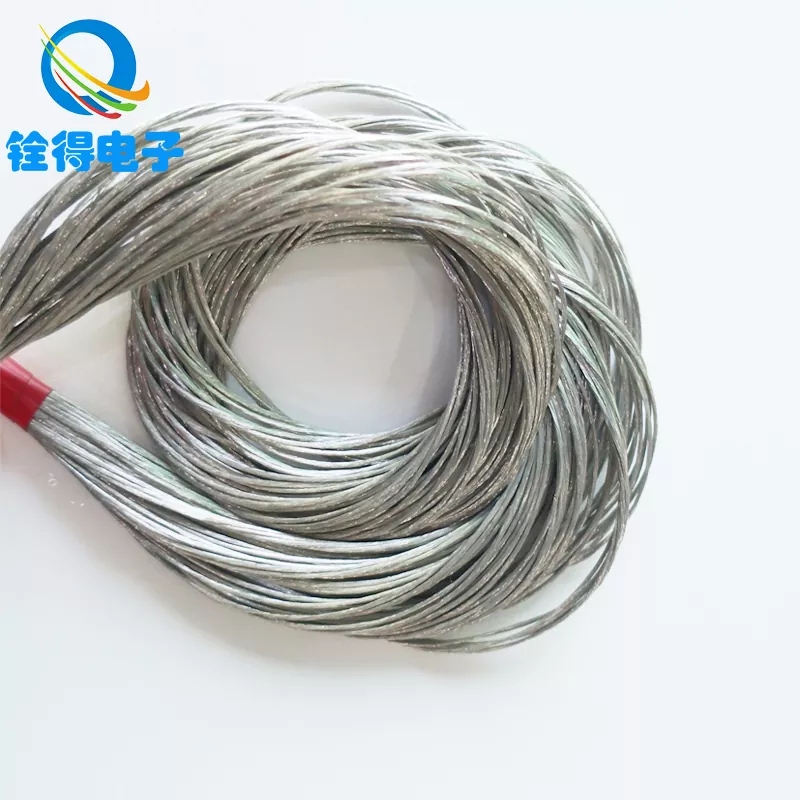

P:Quando devo escolher cobre estanhado em vez de cobre puro?
UM:Escolha cobre estanhado quando o risco de corrosão for maior (umidade, maresia, exposição a produtos químicos) ou quando a estabilidade da soldagem for importante. O cobre puro é frequentemente preferido em ambientes internos controlados, onde o custo e a máxima condutividade são prioridades.

P:O que causa superaquecimento se o tamanho do fio parecer correto?
UM:Os culpados mais comuns são problemas de terminação (parafusos soltos, crimpagem deficiente, danos nos fios) e problemas de roteamento (cabos agrupados retendo calor). O tamanho do fio ajuda, mas as conexões e as práticas de instalação geralmente determinam o aumento da temperatura no mundo real.

P:O que devo colocar em um pedido de compra para evitar o recebimento do fio trançado “errado”?
UM:Especifique o tamanho do condutor (AWG ou mm²), a construção do torcimento (contagem e diâmetro do fio), o acabamento da superfície (nu ou estanhado) e quaisquer restrições ambientais ou de terminação. Se você escrever apenas “fiado de cobre”, você corre o risco de uma variação que altera o comportamento da montagem.

Conclusão

Sistemas elétricos confiáveis ​​não falham em planilhas — eles falham em pontos de tensão: curvas apertadas, painéis vibratórios, gabinetes úmidos e terminações apressadas.Fio trançado de cobreé popular porque foi projetado para esses pontos de tensão, combinando forte condutividade com resiliência mecânica. Se você definir a construção do torcimento, escolher o acabamento superficial correto para o ambiente e finalizá-lo adequadamente, você reduzirá drasticamente o retrabalho e o tempo de inatividade.

Se você estiver avaliando opções ou quiser ajuda para combinar uma construção encalhada com sua aplicação, entre em contato comDongguan Quande Electronics Co., Ltd.e compartilhe sua corrente, tensão, restrições de roteamento e detalhes do ambiente - entãoContate-nospara solicitar amostras ou uma recomendação personalizada para o seu próximo projeto.
