Por que um fio terra é essencial para sistemas elétricos seguros?

Resumo

A Fio terraé frequentemente tratado como um item de caixa de seleção - até que algo dê errado: o chassi de uma máquina formigue, um disjuntor desarma aleatoriamente, um sensor lê lixo ou uma onda destrói uma placa de controle. Este artigo detalha o que um fio terra realmente faz, como ele difere do “neutro”, por que a ligação é importante e quais detalhes de seleção e instalação mais comumente causam problemas ao cliente. Você também receberá uma lista de verificação clara e fácil de usar, uma tabela de comparação de tipos de fios terra comuns e perguntas frequentes sobre solução de problemas recorrentes.

Índice

• O que é um fio terra e que problema ele resolve?
• Terra vs neutro vs ligação: a confusão que causa falhas
• Pontos problemáticos do cliente, um fio terra adequado reduz
• Tipos de fio terra e onde cada um se encaixa
• Como escolher o fio terra certo para o seu projeto
• Melhores práticas de instalação que evitam retrabalho
• Erros comuns e soluções rápidas
• Dicas de inspeção e manutenção
• Perguntas frequentes

Contorno

1. Defina o fio terra em linguagem simples e explique o “caminho da corrente de falta”.
2. Esclareça o aterramento, o neutro e a ligação para eliminar equívocos típicos.
3. Mapeie pontos problemáticos do mundo real (risco de choque, EMI/ruído, viagens incômodas, danos ao equipamento) para a qualidade do aterramento.
4. Compare opções sólidas, trançadas, trançadas e estanhadas com aplicações típicas.
5. Lista de verificação de seleção: tamanho, flexibilidade, ambiente, rescisões e considerações de conformidade.
6. Etapas de instalação e detalhes de fabricação que determinam a confiabilidade.
7. Solução de problemas: loops de aterramento, continuidade intermitente, corrosão e falhas de vibração.
8. Práticas de manutenção e documentação para segurança a longo prazo.

O que é um fio terra e que problema ele resolve?

Em sua essência, umFio terraé um condutor dedicado que conecta peças metálicas expostas (como gabinetes de equipamentos, carcaças de motores, painéis de controle, bandejas de cabos e conduíte) a um sistema de aterramento. A tarefa mais importante não é “fazer desaparecer a eletricidade”. O trabalho é fornecer umbaixa impedância, caminho previsívelpara corrente de falta, para que os dispositivos de proteção (fusíveis, disjuntores, proteção RCD/RCBO, quando usados) possam operar rapidamente.

Pense em um fio terra como rota de saída de emergência para correntes perigosas. Quando o isolamento falha ou um condutor energizado toca um chassi metálico, a corrente de falha quer fluir. Se a corrente de falha tiver um bom caminho através de um fio terra instalado corretamente, o dispositivo de proteção poderá detectar a condição anormal e desconecte a energia rapidamente. Se o caminho for ruim (conexão frouxa, corrosão, fio subdimensionado, superfície de contato pintada), a corrente poderá “vazar” por caminhos não intencionais— incluindo você, rolamentos, blindagens de sinal ou componentes eletrônicos sensíveis.

Terra vs neutro vs ligação: a confusão que causa falhas

Muitos problemas do projeto surgem da mistura de três ideias diferentes:

• Neutroé um condutor de retorno que transporta corrente em operação normal (em muitos sistemas CA). Não é o mesmo que aterramento de equipamento.
• Terra (aterramento)é uma conexão aos eletrodos de aterramento e à rede de aterramento usada para segurança e potencial de referência.
• Uniãoé a conexão intencional de peças metálicas para que compartilhem o mesmo potencial elétrico e eliminem falhas de maneira confiável.

A lição prática: seuFio terrageralmente faz parte da ligação para segurança do equipamento e deve ser contínua, mecanicamente confiável, e eletricamente de baixa resistência. Se o neutro e o terra estiverem ligados no lugar errado (ou em vários lugares), você poderá criar correntes circulantes, problemas de ruído e tropeços imprevisíveis.

Pontos problemáticos do cliente, um fio terra adequado reduz

Quando os clientes reclamam de problemas elétricos “aleatórios”, o aterramento costuma ser a causa raiz silenciosa. Aqui estão os pontos problemáticos que um projeto corretamente projetado e instaladoFio terraajuda a reduzir:

• Risco de choque e incidentes de segurança:um chassi bem ligado permanece próximo ao potencial de terra sob condições de falha.
• Tropeço incômodo:conexões ruins podem causar assinaturas de falhas intermitentes, especialmente com vibração ou umidade.
• EMI/ruído em sinais:sensores, entradas de CLP e linhas de comunicação podem se comportar de forma irregular quando a referência de aterramento é instável.
• Danos causados ​​por surtos e relâmpagos transitórios:uma rede de aterramento robusta ajuda a gerenciar caminhos de energia transitórios.
• Problemas de rolamento e motor:correntes parasitas podem encontrar caminhos através dos rolamentos quando a ligação é fraca ou inconsistente.
• Retrabalho caro:erros de aterramento raramente são visíveis até o comissionamento – quando cada hora é cara.

Uma boa estratégia de fio terra transforma “tempo de inatividade misterioso” em desempenho previsível. Em última análise, é isso que os compradores desejam: menos retornos de chamada, dados mais limpos e equipamento mais seguro que passa na inspeção sem drama.

Tipos de fio terra e onde cada um se encaixa

Nem todoFio terraé o mesmo. A “melhor” escolha depende do movimento, vibração, ambiente e método de terminação.

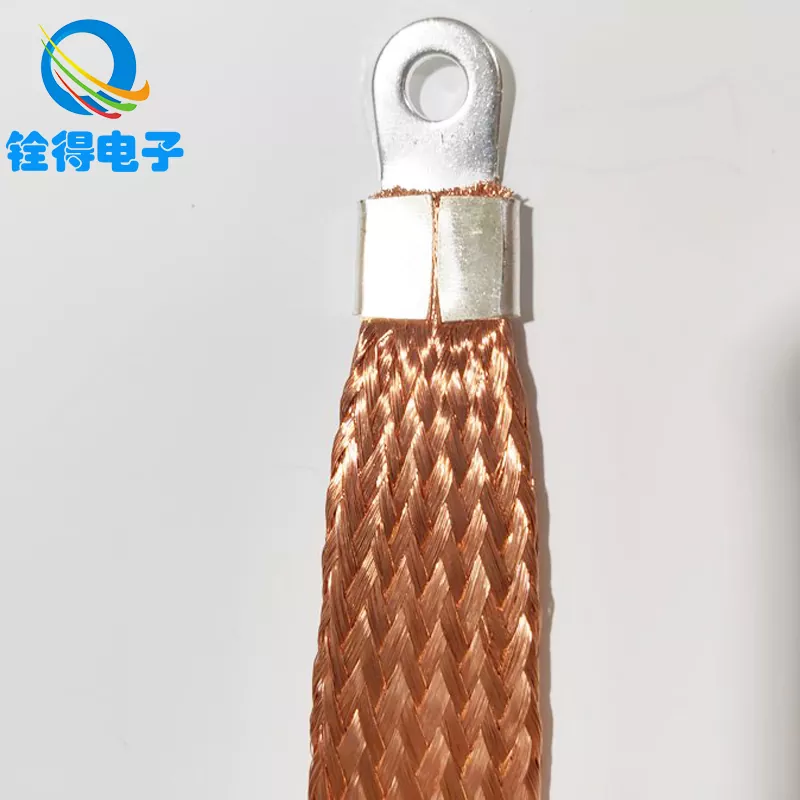

Se sua aplicação incluir portas, tampas removíveis ou vibração (pense em geradores, carregadores de veículos elétricos, máquinas CNC, elevadores e gabinetes de metal que abrem/fecham diariamente), opções trançadas podem reduzir drasticamente as falhas relacionadas à fadiga.

Como escolher o fio terra certo para o seu projeto

Escolhendo umFio terratem menos a ver com “mais espesso é sempre melhor” e mais com atender aos requisitos de segurança de forma confiável em condições reais do local. Use esta lista de verificação para evitar os clássicos arrependimentos do comprador:

• Capacidade elétrica:Dimensione o condutor de acordo com o código/padrão aplicável e o dispositivo de proteção a montante. O caminho de aterramento deve transportar com segurança a corrente de falta por tempo suficiente para que a proteção opere.
• Ambiente mecânico:Se ele se mover, dobrar ou vibrar, priorize a flexibilidade (trançada ou trançada) e o alívio de tensão.

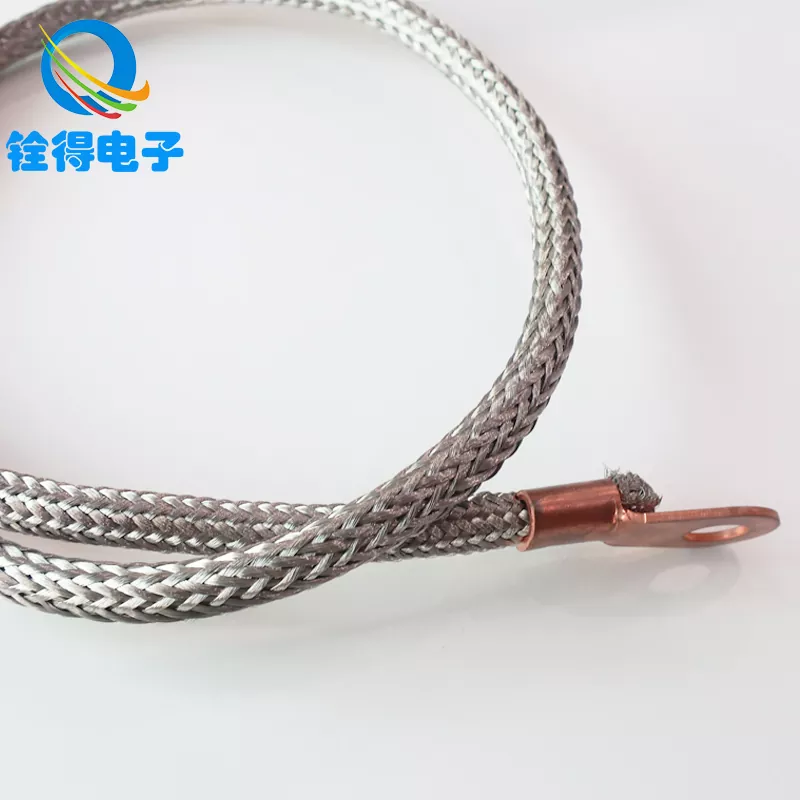

• Exposição à corrosão:Umidade, névoa salina, produtos químicos e instalações externas geralmente se beneficiam do cobre estanhado e das terminações protegidas.
• Método de rescisão:Combine o tipo de fio com terminais, ponteiras, ferramentas de crimpagem e especificações de torque. Um bom fio falha se a terminação for malfeita.
• Restrições de roteamento:Evite arestas vivas e pontos de esmagamento. Planeje loops de serviço onde os painéis abrem.
• Consistência e documentação:Padronize os números das peças e as notas de instalação em todas as construções para que as equipes de manutenção não tenham dúvidas.

É aqui que um fabricante especializado pode ajudar.Dongguan Quande Electronics Co., Ltd. suporta soluções de condutores de aterramento usadas em aplicações industriais e aplicações elétricas, incluindo opções trançadas flexíveis quando o movimento e a confiabilidade são importantes. Para os compradores, a vantagem é reduzir a variabilidade: resultados consistentes construção e manuseio previsível durante a montagem significam menos surpresas no comissionamento.

Melhores práticas de instalação que evitam retrabalho

A maioria das falhas de aterramento não são causadas pelo condutor em si – são causadas pela mão de obra. Aqui está uma abordagem comprovada em campo que mantém umFio terraconfiável por anos:

Um hábito simples que evita dores de cabeça: trate os pontos de aterramento como componentes críticos de segurança, e não como “parafusos extras”. Rotule-os, inspecione-os e mantenha-os acessíveis.

Erros comuns e soluções rápidas

Aqui estão os infratores reincidentes que causam a maioria das reclamações dos clientes, além das ações corretivas mais rápidas:

• Aterramento em metal pintado:retire a tinta na área da saliência e use ferramentas de colagem adequadas.
• Condutor subdimensionado “porque não transporta corrente”:tamanho para condições de falha, não para operação normal.
• Usando fio sólido em portas móveis:mude para fio terra trançado ou trançado com alívio de tensão.
• Fixadores soltos após vibração:aplique práticas de torque corretas, travando as ferragens quando apropriado e uma verificação de reaperto após a queima.
• Roteamento confuso perto de arestas vivas:adicione proteção de borda, ilhós e grampos; mantenha o caminho do solo fisicamente protegido.
• Múltiplas ligações terra/neutras onde não deveriam estar:revise o diagrama do sistema e corrija os pontos de ligação de acordo com o padrão e as regras do local.

Dicas de inspeção e manutenção

A Fio terraé tão confiável quanto sua conexão mais fraca. Incorpore essas verificações na manutenção de rotina, especialmente em locais com alta vibração ou instalações externas:

• Inspeção visual:procure por descoloração, trança desgastada, corrosão ao redor das alças e braçadeiras soltas.
• Verificação mecânica:teste suavemente o movimento nos terminais; qualquer coisa que mexa é um fracasso futuro.
• Verificações pontuais de continuidade:verifique a baixa resistência do chassi/porta à barra de aterramento durante paradas planejadas.
• Vedação ambiental:em locais úmidos ou corrosivos, melhore a vedação e considere materiais resistentes à corrosão e coberturas protetoras.
• Documentação:registre os resultados dos testes de aterramento e quaisquer alterações – a solução de problemas futuros torna-se dramaticamente mais rápida.

Perguntas frequentes

P: Posso usar qualquer fio como fio terra se ele “conectar ao metal”?
UM:Ele deve ser adequado para a aplicação e dimensionado corretamente para caminhos de corrente de falta de acordo com seu código/padrão vigente. Além disso, o método de terminação e a preparação da superfície de contato são tão importantes quanto o próprio condutor.

P: Por que vejo ruído ou leituras instáveis ​​do sensor mesmo quando o fio terra está conectado?
UM:As causas comuns incluem pontos de ligação soltos, roteamento inadequado perto de cabos de alta corrente, múltiplos pontos de ligação criando correntes circulantes ou um ponto de referência fraco entre os painéis. Melhore a integridade da ligação, separe as rotas de sinal sensíveis das rotas de energia e analise onde ocorrem as ligações.

P: Quando devo considerar o fio terra trançado?
UM:Quando há movimento ou vibração – portas, tampas articuladas, proteções de máquinas, juntas flexíveis ou qualquer lugar onde um condutor sólido se canse com o tempo. As opções trançadas são frequentemente escolhidas para reduzir falhas de continuidade intermitentes.

P: Um fio terra mais grosso sempre significa melhor proteção?
UM:Não automaticamente. O objetivo é um caminho de falta de baixa impedância que corresponda ao dispositivo de proteção e às regras de instalação. O superdimensionamento pode criar problemas de roteamento/terminação se os terminais e o hardware não forem compatíveis. “Tamanho correto + instalado corretamente” é melhor do que “muito grosso + mal terminado”.

P: Por que meu disjuntor ou RCD/RCBO desarma durante a inicialização mesmo que nada esteja “errado”?
UM:Transientes de inicialização, correntes de fuga de filtros/VFDs, umidade ou ligações instáveis ​​podem causar desarmes. Verifique a continuidade do aterramento, verifique a condição do isolamento, confirme o tipo correto de dispositivo de proteção e revise o layout de aterramento/ligação para caminhos paralelos não intencionais.

P: Qual é a maneira mais rápida de confirmar se minha conexão de fio terra está funcionando?
UM:Realize um teste de continuidade entre o chassi do equipamento (e quaisquer portas/proteções) e a barra de aterramento principal e, em seguida, confirme se as terminações estão firmes e coladas em metal limpo. Documente o resultado para que as alterações ao longo do tempo sejam fáceis de detectar.

Conclusão final

A Fio terranão é apenas uma formalidade de segurança – é um componente de desempenho. Reduz o risco de choque, melhora a estabilidade do sistema, protege os componentes eletrônicos, e economiza tempo durante o comissionamento, evitando as “falhas fantasmas” que desperdiçam dias. Se você tratar o aterramento como um sistema projetado (não uma reflexão tardia), você obtém instalações mais seguras e equipes de manutenção mais tranquilas.

Se você estiver especificando condutores de aterramento para painéis, gabinetes de equipamentos ou pontos de ligação flexíveis,Dongguan Quande Electronics Co., Ltd.pode ajudá-lo a combinar o estilo do condutor com as condições reais de operação. Pronto para reduzir o retrabalho e melhorar a confiabilidade?Contate-noscom os detalhes da sua aplicação, e ajudaremos você a escolher uma solução de aterramento adequada ao seu ambiente, necessidades de movimentação e fluxo de trabalho de instalação.
